直得-cpc-MR-W SS系列 ZZ系列

1.采用塑料件倒扣设计强化结合机构,适用于高速皮带驱动机构、高速移栽设计使用、站与站之间自动化连接使用.
2.
用二列式滚珠循环设计,滚珠轨道采用哥德式结构,其接触角为45度,以达到四方向等负荷之效果,并在有限空间限制下,采用较大尺寸钢珠以及更大轨道轮廓接触面积设计,以提高负荷能力,展现高负荷,高扭矩功能。
3.
回流道的特殊设计有效达到低噪音运行效果,可延长润滑周期.
4.
全新U系列特点:一体成型底面间隙密封片,间隙小于0.1MM,不影响摩擦阻力.
5.
采用440不锈钢材质,起到一定的防腐作用。

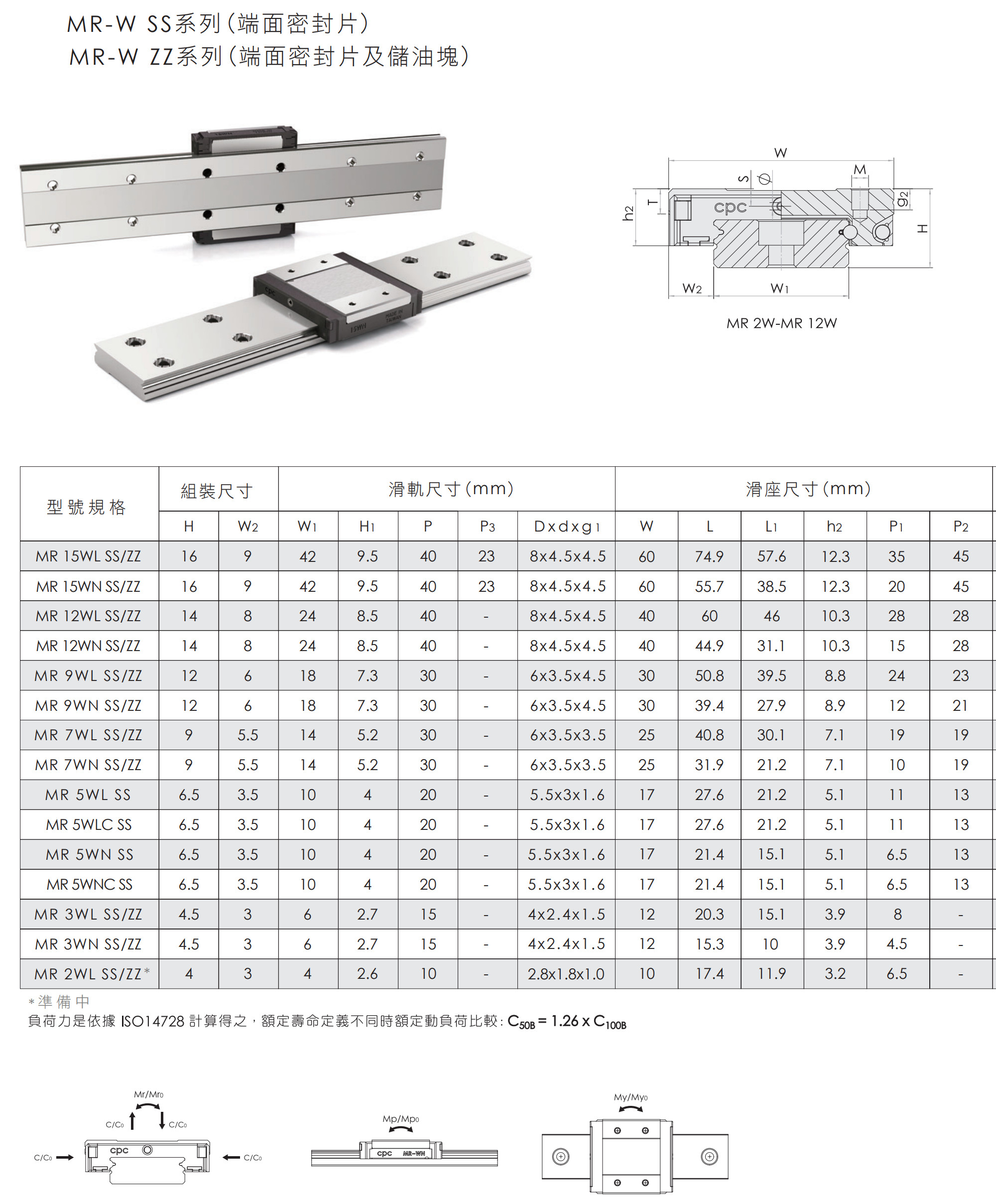

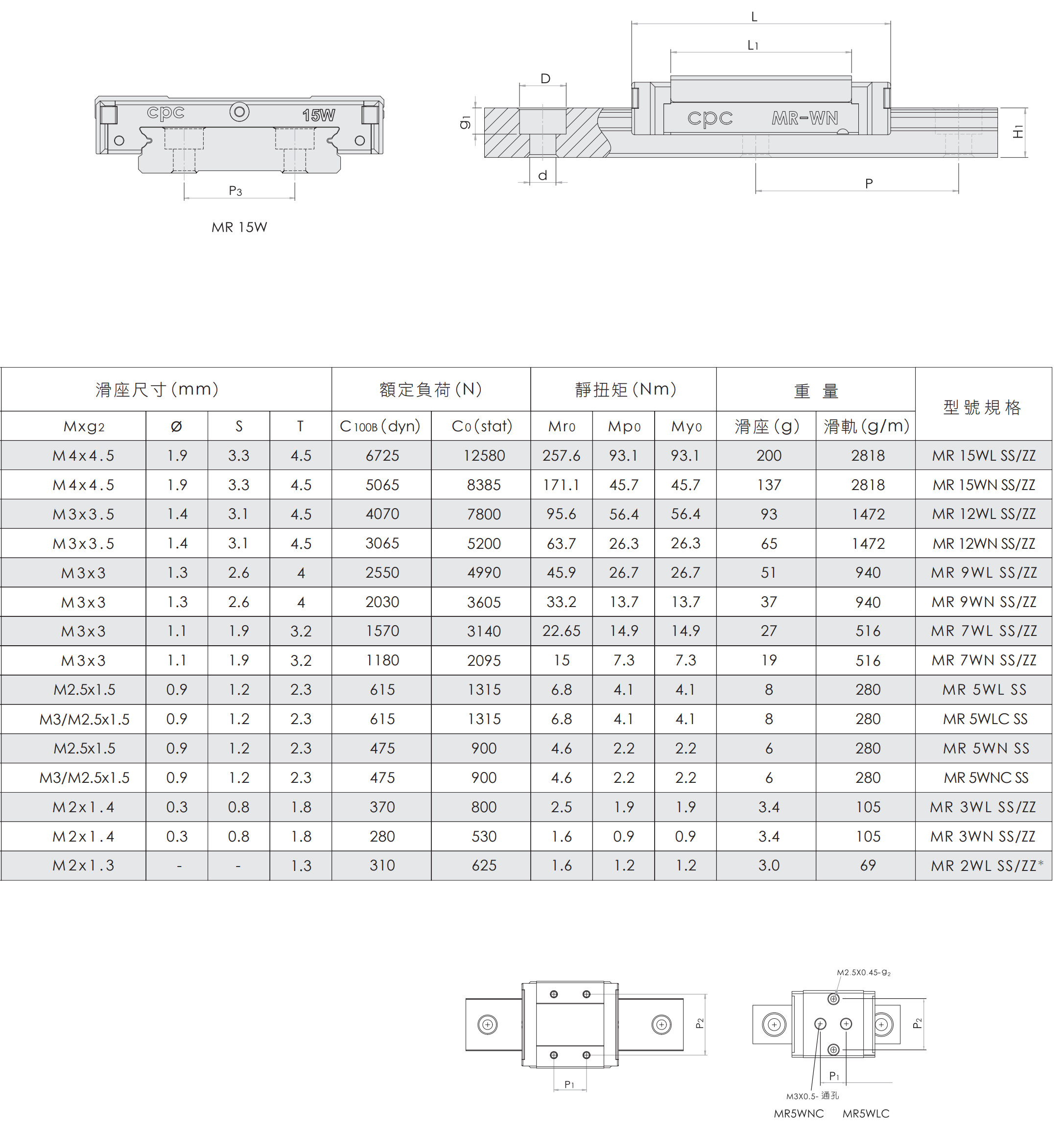

规格型号:

MR15WN MR12WN MR9WN MR7WN MR5WN MR3WN
