马达固定座 马达固定座 [1]  ，又称马达座、电机座等。总体结构有两大类，一类内置轴承，一类是马达座与轴承座组合使用。 马达固定座的特点在于，马达法兰定位孔与轴承孔一体化加工，一体化设计，即保证了刚性，又能保证滚珠丝杠、轴承、联轴器、以及马达轴安装同轴。其核心功能包括承载马达重量、传递扭矩及调节安装精度，是机电系统中不可或缺的基础组件，广泛应用于数控机床、工业机器人、半导体设备等高精度自动化领域。

中文名马达固定座外文名motor mount上市时间2012年10月8日所属品牌深圳市赛瑞德精工机械技术有限公司。



目录

  1. 1 结构分类
  2. 2 核心技术特性
  3. 3 型号说明
  1. 4 马达固定座关键尺寸
  2. 5 选型与应用规范
  1. 6 安装规范注意事项

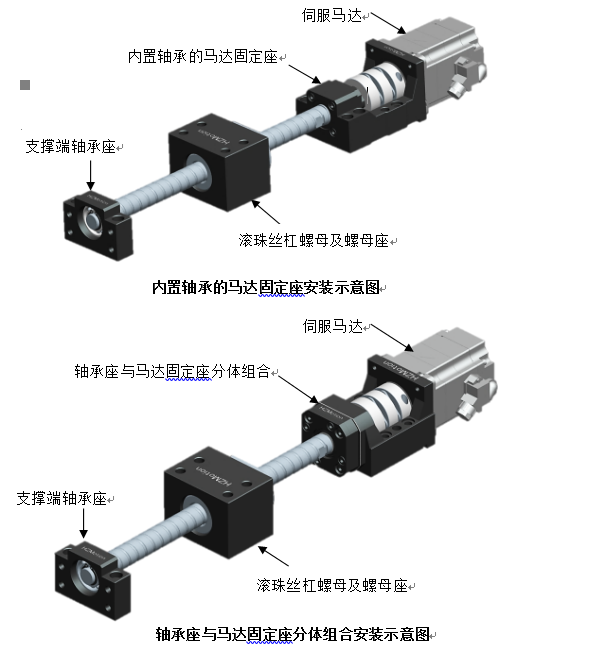

结构分类

马达座结构分类
类型
设计特征
适用场景
类型
内置轴承型
轴承孔与马达定位孔一体化加工（误差≤0.005mm）
可选配可选配NSK/SKF等高精度轴承
精密定位场合（如各类数控机床、直线模组、自动化设备等）
C型和KK型
分体组合型
轴承座的安装用孔和马达定位孔一体化加工，
独立马达座+可拆卸轴承座
支持模块化维护
重载、高温或需频繁检修的设备
A型、B型、H型、L型
分体组合型马达座，根据适合轴承座的大小和马达座的中心高度分为A型、B型、H型、L型。A型、H型、L型马达固定座，轴承座尺寸较小，在马达座的前端外侧转入，同时H型的中心高大于A型的中心高，A型的中心高大于L型的中心高。B型马达座固定座，轴承座尺寸较大，在马达座内侧向前转入。
内置轴承型马达固定座，分为C型和KK型。C型广泛用于数控机床等等精密机械传动。KK型马达固定座，是KK型直线模组上的马达固定座，也可以用于数控工作台上的电机和丝杠的联结。

核心技术特性

轴承孔/轴承安装孔与马达定位孔一体加工化设计、一体化加工。安装后马达轴与丝杠轴直接同心，省略调整步骤。
五轴联动加工中心成型，关键尺寸精度达IT5级（ISO 286标准）
形位公差控制：同心度≤0.005mm，平面度≤0.01mm/m²
基于ANSYS有限元分析的拓扑优化结构，抗弯刚度≥5000N/mm
球墨铸铁+表面磷化处理。
适配三菱/安川/上银等主流品牌伺服电机（接口公差±0.02mm）

型号说明

规格型号举例
如：马达固定座M60D-EK12-C
M： 代表马达固定座
60： 代表马达（电机）法兰盘宽度，常用法兰宽度有38、40、60、80、85、90、116、130、165、180
D: 厂家马达（电机）法兰代号。
EK12：相当的或相配的轴承座型号，这些型号有:FK、FKA、EK、BK、AK、MBK、WBK、SBK、SBK-U、
C：为设计代号：这些代号有：A、B、C、H、L，其含义如下--
A：A型马达固定座，配套FK系列轴承座，适应中小型马达配6-25mm丝杠
B：B型马达固定座，配套FK/WBK系列轴承座，适应中大型马达配25-40mm丝杠
C：内置轴承的C型马达固定座，适应中型马达配15-50mm丝杠
H：H型马达固定座，面向小型雕铣机设计，适应60/80马达配20mm丝杠
L：L型马达固定座，安装中心高比A型低，配套FKA系列轴承座适应中小型马达配6-25mm丝杠
马达固定座关键尺寸
A型马达固定座关键尺寸表
型号
马达安装孔直径mm
马达固定螺孔中心圆直径mm
马达固定螺孔
中心高 mm
适配轴承座
M38A-FKA6/8-A
30
45
M3
17
FKA6/8
M40B-FKA6/8-A
30
46
M4
17
FKA6/8
M38A-FK10-A
30
45
M3
22
FK10
M40B-FK10-A
30
46
M4
22
FK10
M60C-FK10-A
38.1
66.7
M4
22
FK10
M60D-FK10-A
50
70
M5
22
FK10
M60DP-FK10-A
50
70
M4
22
FK10
M38A-FK12-A
30
45
M3
25
FK12
M40B-FK12-A
30
46
M4
25
FK12
M60C-FK12-A
38.1
66.7
M4
25
FK12
M60D-FK12-A
50
70
M5
25
FK12
M60DP-FK12-A
50
70
M5
25
FK12
M60C-FK15-A
38.1
66.7
M4
28
FK15
M60D-FK15-A
50
70
M5
28
FK15
M60DP-FK15-A
50
70
M4
28
FK15
M80E-FK15-A
70
90
M6
28
FK15
M80EP-FK15-A
70
90
M5
28
FK15
M85F-FK15-A
73
98.4
M6
28
FK15
M60D-FKA20-A
50
70
M5
34
FKA20
M60DP-FKA20-A
50
70
M4
34
FKA20
M80E-FKA20-A
70
90
M6
34
FKA20
M80EP-FKA20-A
70
90
M5
34
FKA20
M85F-FKA20-A
73
98.4
M6
34
FKA20
B型马达固定座关键尺寸表
型号
马达安装孔直径mm
马达固定螺孔中心圆直径mm
马达固定螺孔
中心高 mm
适配轴承座
M130G-FK20B-B
110
145
M8
48
FK20

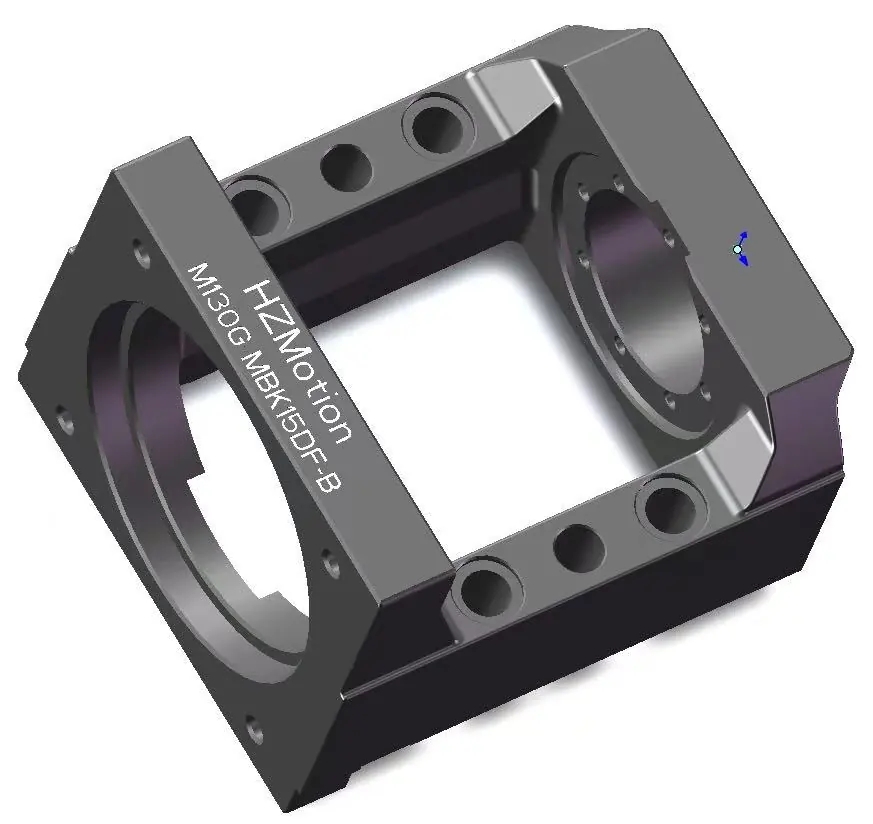

M130-MBK15DF-B
110
145
M8
48
MBK15D
M130-MBK17DF-B
110
145
M8
48
MBK17D
M130-MBK20DF-B
110
145
M8
48
MBK20D
M116S-FK25-B
110
130
M8
48
FK25
M130G-FK25-B
110
145
M8
48
FK25
M130G-FK25-L-B
110
145
M8
48
FK25
M180H-WBK25DF-B
114.3
200
M12
51
WBK25DF
M180H-WBK25DFD-B
114.3
200
M12
51
WBK25DFD
M180H-WBK30DF-B
114.3
200
M12
51
WBK30DF
M180H-WBK30DFD-B
114.3
200
M12
51
WBK30DFD
C型马达固定座关键尺寸表
型号
马达安装孔直径 mm
马达固定螺孔 中心圆直径mm
马达固定螺孔
中心高 mm
支撑端推荐轴承座

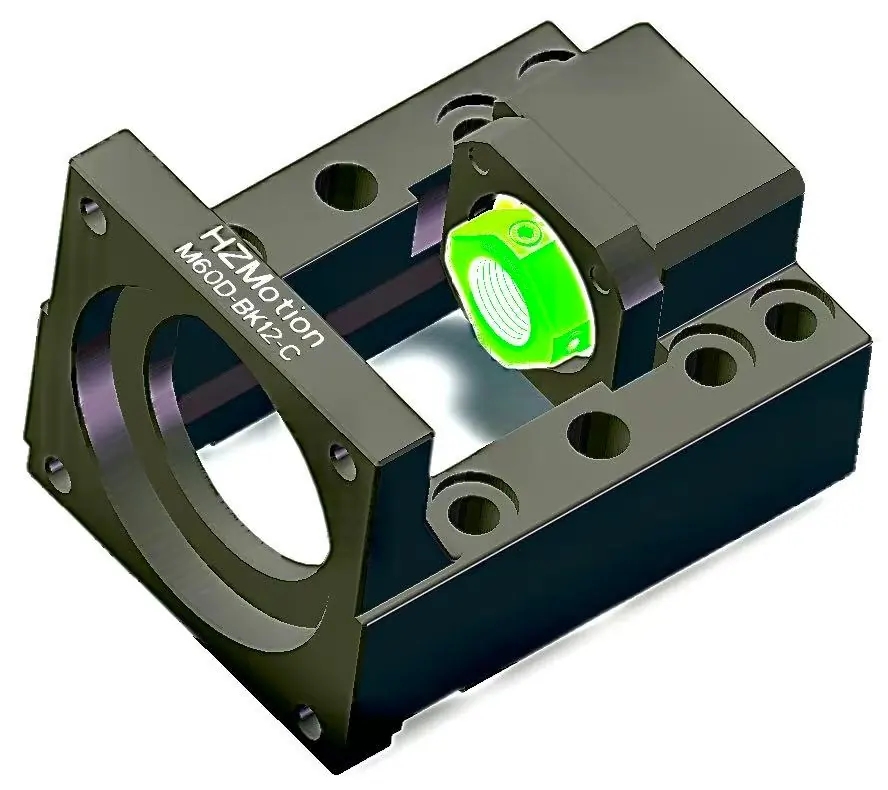

M60D-BK12-C
50
70
M5
25
BF12
M60DP-BK12-C
50
70
M4
25
BF12
M60D-EK12-C
50
70
M5
25
EF12/AF12
M60DP-EK12-C
50
70
M4
25
EF12/AF12
M60D-BK15-C
50
70
M5
28
BF15
M60DP-BK15-C
50
70
M4
28
BF15
M80E-BK15-C
70
90
M6
28
BF15
M80EP-BK15-C
70
90
M5
28
BF15
M80E-AK15-C
70
90
M6
30
AK15/AF15
M80EP-AK15-C
70
90
M5
30
AK15/AF15
M80E-AK20-C
70
90
M6
30
AK20/AF15
M80EP-AK20-C
70
90
M5
30
AK20/AF15
M60D-EK15-C
50
70
M5
30
EF15/AF15
M60DP-EK15-C
50
70
M4
30
EF15/AF15
M80E-EK15-C
70
90
M6
30
EF15/AF15
M80EP-EK15-C
70
90
M5
30
EF15/AF15
M90X-AK15-C
80
100
M6
30
AF15
M90X-EK20-C
80
100
M6
30
EF20
M100Y-EK20-C
95
115
M8
30
EF20
M100YP-EK20-C
95
115
M6
30
EF20
M116S-EK20-C
110
130
M8
30
EF20
M130G-EK20-C
110
145
M8
30
EF20
M90X-AK20-C
80
100
M6
30
AK15/AF15
M100Y-AK20-C
95
115
M8
30
AK15/AF15
M100YP-AK20-C
95
115
M6
30
AK15/AF15
M116S-AK20-C
110
130
M8
30
AK15/AF15
M130G-AK20-C
110
145
M8
30
AK15/AF15
M90X-BK25-C
80
100
M6
48
BK25/BF25/BF20H
M100Y-BK25-C
95
115
M8
48
BK25/BF25/BF20H
M100YP-BK25-C
95
115
M6
48
BK25/BF25/BF20H
M100Y-SBK25-C
95
115
M8
51
SBK25/BF25H
M100YP-SBK25-C
95
115
M6
51
SBK25/BF25H
M116S-SBK25-C
110
130
M8
51
SBK25/BF25H
M130G-SBK25-C
110
145
M8
51
SBK25/BF25H
M100Y-BK30-C
95
115
M8
51
BK30/BF30/BF25H
M100YP-BK30-C
95
115
M6
51
BK30/BF30/BF25H
M116S-BK30-C
110
130
M8
51
BK30/BF30/BF25H
M130G-BK30-C
110
145
M8
51
BK30/BF30/BF25H
M100Y-SBK30-C
95
115
M8
51
SBK30/BK30/BF30/BF25H
M100YP-SBK30-C
95
115
M6
51
SBK30/BK30/BF30/BF25H
M116S-SBK30-C
110
130
M8
51
SBK30/BK30/BF30/BF25H
M130G-SBK30-C
110
145
M8
51
SBK30/BK30/BF30/BF25H
M100Y-SBK25D-C
95
115
M8
51
SBK25/BF25H
M100YP-SBK25D-C
95
115
M6
51
SBK25/BF25H
M116S-SBK25D-C
110
130
M8
51
SBK25/BF25H
M130G-SBK25D-C
110
145
M8
51
SBK25/BF25H
M100Y-SBK30D-C
95
115
M8
51
SBK30/BK30/BF30
M100YP-SBK30D-C
95
115
M6
51
SBK30/BK30/BF30
M116S-SBK30D-C
110
130
M8
51
SBK30/BK30/BF30
M130G-SBK30D-C
110
145
M8
51
SBK30/BK30/BF30
M165YP-SBK35D-C
110
145
M8
52
SBK35/BF35
M165Y-SBK35D-C
130
165
M10
52
SBK35/BF35
M165S-SBK35D-C
150
185
M10
52
SBK35/BF35
M165G-SBK35D-C
114.3
200
M12
52
SBK35/BF35
M165YP-SBK40D-C
110
145
M8
52
SBK40
M165Y-SBK40D-C
130
165
M10
52
SBK40
M165S-SBK40D-C
150
185
M10
52
SBK40
M165G-SBK40D-C
114.3
200
M12
52
SBK40
H型马达固定座关键尺寸表
型号
马达安装孔直径 mm
马达固定螺孔中心圆直径mm
马达固定螺孔
中心高 mm
适配轴承座
M60D-FK15-H
50
70
M5
30
FK15
M60DP-FK15-H
50
70
M4
30
FK15
M80E-FK15-H
70
90
M6
45
FK15
M80EP-FK15-H
70
90
M5
45
FK15
马达固定座按设计代号分类，分为：A型马达固定座、B型马达固定座、C型马达固定座、H型马达固定座、L型马达股东座
L型马达固定座关键尺寸表
型号
马达安装孔直径 mm
马达固定螺孔中心圆直径mm
马达固定螺孔
中心高 mm
适配轴承座
M38A-FKA6/8-L
30
45
M3
15.5
FKA6/FKA8
M40B-FKA6/8-L
30
46
M4
15.5
FKA6/FKA8
M38A-FKA10/12-L
30
45
M3
20
FKA10/FKA12
M40B-FKA10/12-L
30
46
M4
20
FKA10/FKA12
M60C-FKA10/12-L
38.1
66.7
M4
20
FKA10/FKA12
M60D-FKA10/12-L
50
70
M5
20
FKA10/FKA12
M60DP-FKA10/12-L
50
70
M4
20
FKA10/FKA12
M60C-FKA15-L
38.1
66.7
M4
22
FKA15
M60D-FKA15-L
50
70
M5
22
FKA15
M60DP-FKA15-L
50
70
M4
22
FKA15
M80E-FKA15-L
70
90
M6
22
FKA15
M80EP-FKA15-L
70
90
M5
22
FKA15
M85F-FKA15-L
73
98.4
M6
22
FKA15
M60D-FKA20-L
50
70
M5
30
FKA20
M60DP-FKA20-L
50
70
M4
30
FKA20
M80E-FKA20-L
70
90
M6
30
FKA20
M80EP-FKA20-L
70
90
M6
30
FKA20
M85F-FKA20-L
73
98.4
M6
30
FKA20
KK型马达固定座关键尺寸表
型号
适配电机功率W
轴承型号
KK50-FK06
50/100
NSK606ZZ
KK60-FK08
50/100
708C

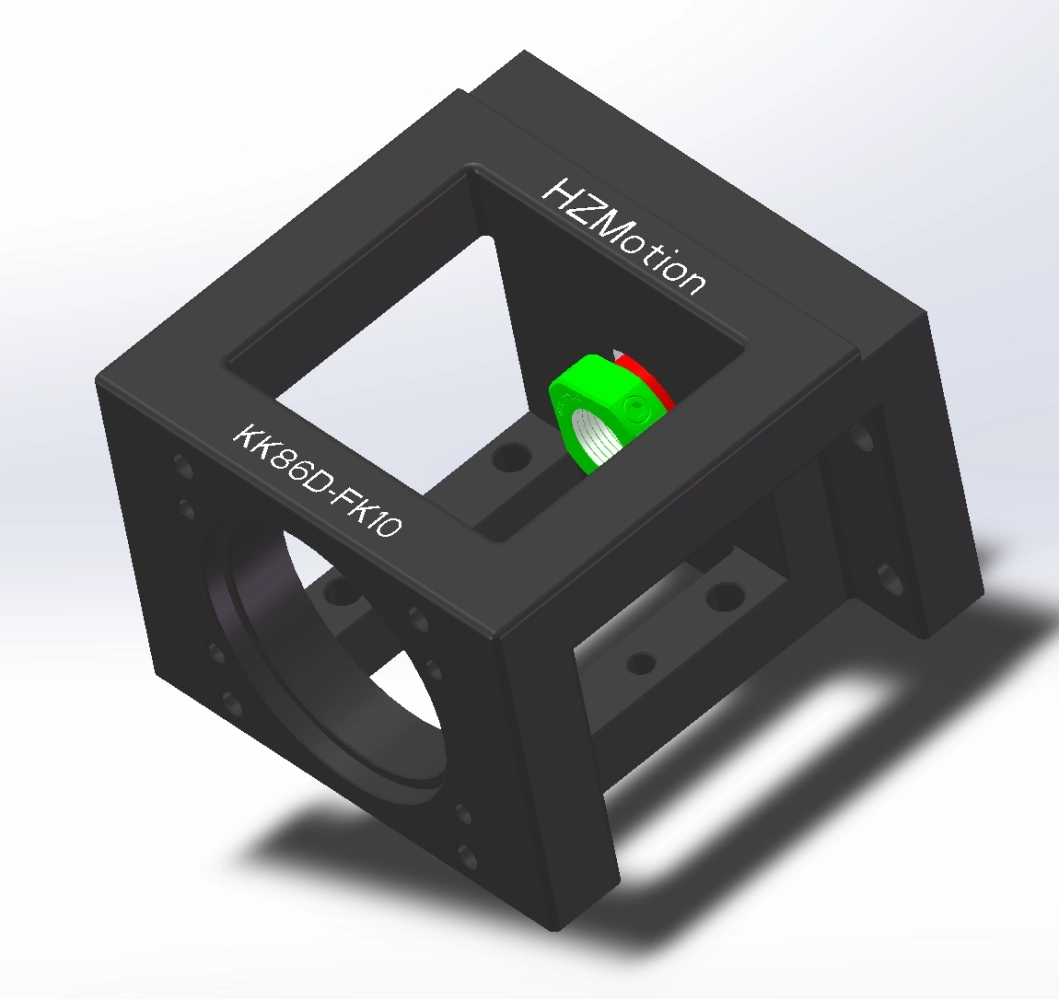

KK60D-FK08
50/100
7900
KK86-FK10
50/100/200/400
700A
KK86D-FK10
50/100/200/400
7001A
KK100-FK15
200/400/750
7002A







选型与应用规范

根据马达法兰尺寸和轴径大小、丝杠安装轴径 [2]  冯虎田．《数控机床功能部件优化设计选型应用手册-滚珠丝杠副分册》（机械工业出版社ISBN978-7-111-59937-1，2018.6）。：机械出版社，2018
  • 2  ISO 3408-3:2006《滚珠丝杠副安装接口尺寸》


    • 滚珠丝杠专用轴承座

    滚珠丝杠专用轴承座 [1]  ，市场上又称滚珠螺杆支撑座、固定座，或者丝杠支座。一般装配于滚珠丝杠的两端, 它可以为滚珠丝杠的回转运动提供支撑并固定滚珠丝杠。除用于滚珠丝杠外，也可用于其它类型的丝杠，如梯形丝杠等；或其他需要为回转运动提供支撑的场合，如花键，光轴等。
    按其使用目的，滚珠丝杠专用轴承座可分为固定端（EK系列，EK-TAC系列，BK系列，BK-TAC系列，LK系列，AK系列，FK系列，FK-TAC系列，FKA系列，WBK系列，MBK系列，SBK系列，SBK-U系列，FBSA系列），以及支撑端(EF系列，BF系列，LF系列，LFA系列，AF系列，FF系列)等两大类。
    固定端确保滚珠丝杠在回转时不产生轴向窜动，支撑端提供滚珠丝杠游动端的回转支撑并补偿因温升等各种因素引起的丝杠轴向伸缩变化。滚珠丝杠如果设计成两端固定，则两端均选用固定端轴承座。
    滚珠丝杠专用轴承座的特点：
    防呆设计（MistakeProofing）—轴承组DF/DFD组合的预压状态基本不随轴向锁紧螺母的压紧程度而产生变化，可完全避免客户在安装轴向锁紧螺母时容易产生的过量预紧失误。
    吸收安装误差—轴承组DF/DFD组合可适当吸收丝杠轴心与导轨之间在平行度方面的安装及加工误差，从而提高工作台的运行顺畅性。
    装加油封
    各型固定端及支撑端轴承均已加注适量的高品质润滑脂，且加装了防尘防水油封，可大大延长轴承润滑间隔时间。
    安装尺寸通用
    产品安装及外型尺寸可与THK,NSK, KURODA, SYK，Rexroth, SKF等品牌通用，方便客户选用，采购，及替代维修。
    中文名
    滚珠丝杠专用轴承座
    外文名
    Ball Screw Support Units
    上市时间
    2010年4月1日
    所属品牌
    HZmotion

    目录

    1. 1 工作原理
    2. 2 轴承座分类
    3. ▪ EK凸型固定侧系轴承座
    4. ▪ EK-TAC凸型固定侧系列轴承座
    5. ▪ EF凸型支撑侧轴承座
    6. ▪ BK方形固定侧系列轴承座
    1. ▪ BK-TAC方形固定侧轴承座

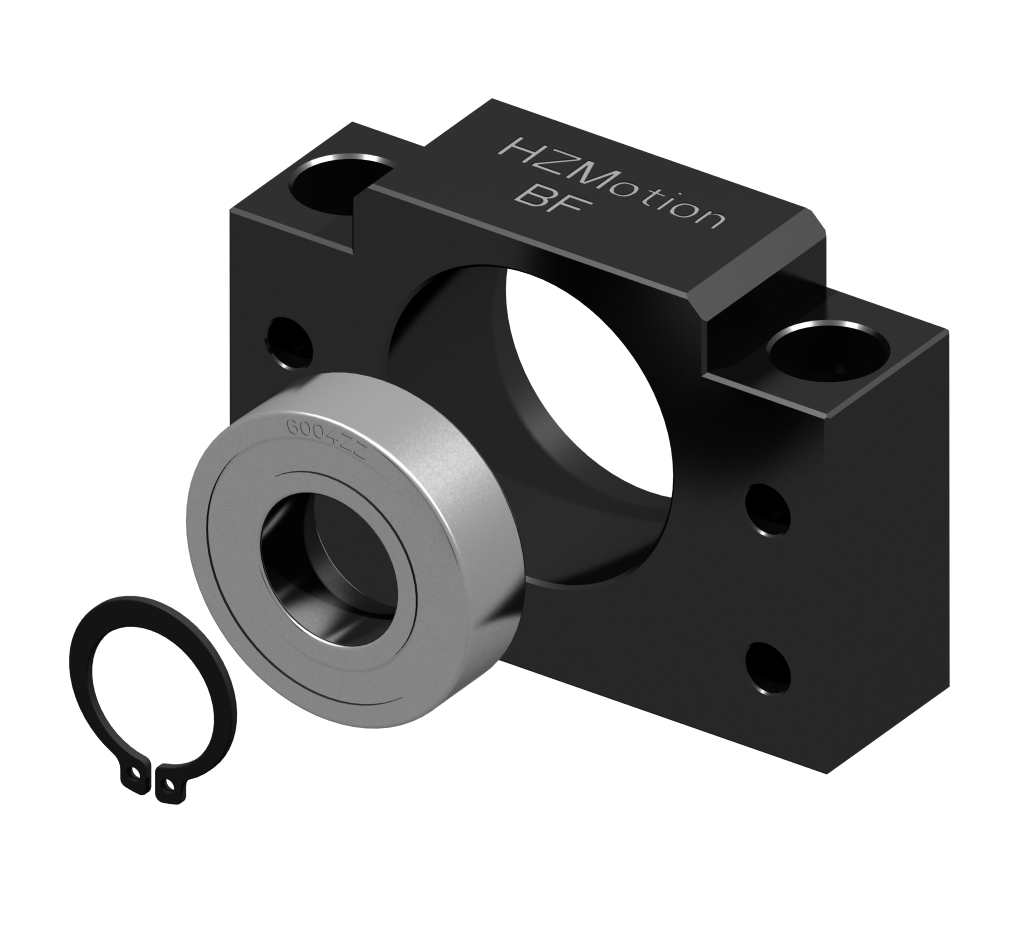

    2. ▪ BF方形支撑侧轴承座
    3. ▪ LK低型固定侧轴承座

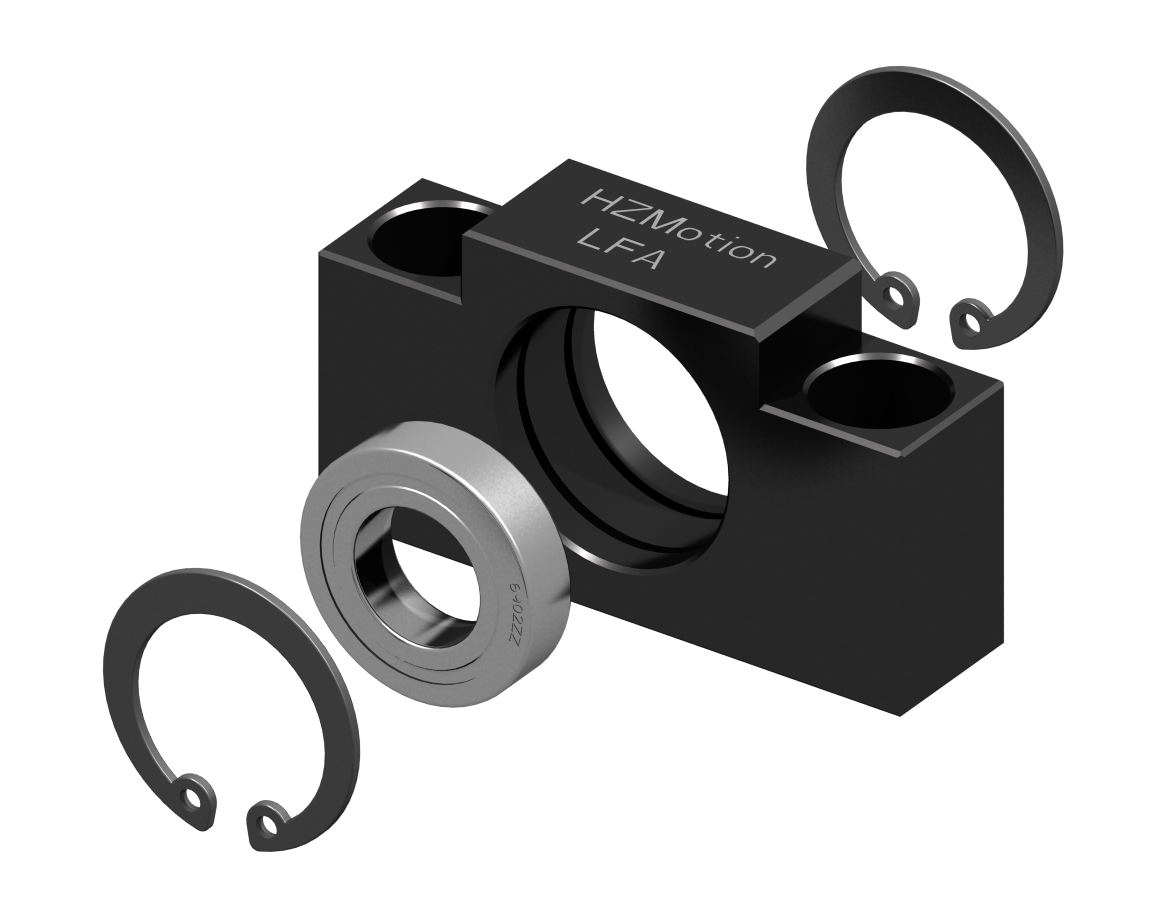

    4. ▪ LF/LFA低型支撑侧轴承座
    5. ▪ AK方型固定侧轴承座
    6. ▪ AF方型支撑侧轴承座
    7. ▪ FK圆型固定侧轴承座
    1. ▪ FK-TAC圆型固定侧轴承座
    2. ▪ FF圆型支撑侧轴承座
    3. ▪ FKA圆型固定侧轴承座

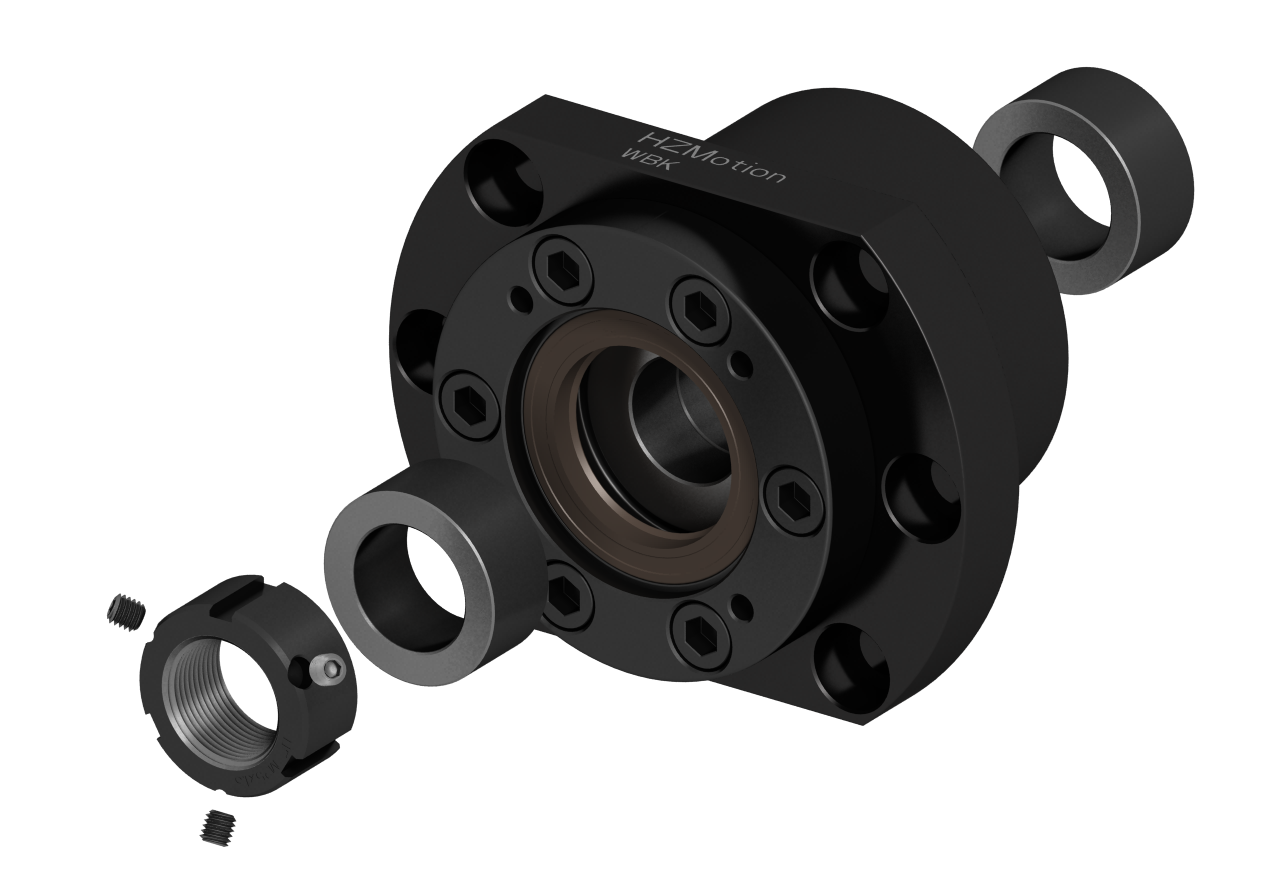

    4. ▪ WBK圆型高刚性高负荷系列轴承座

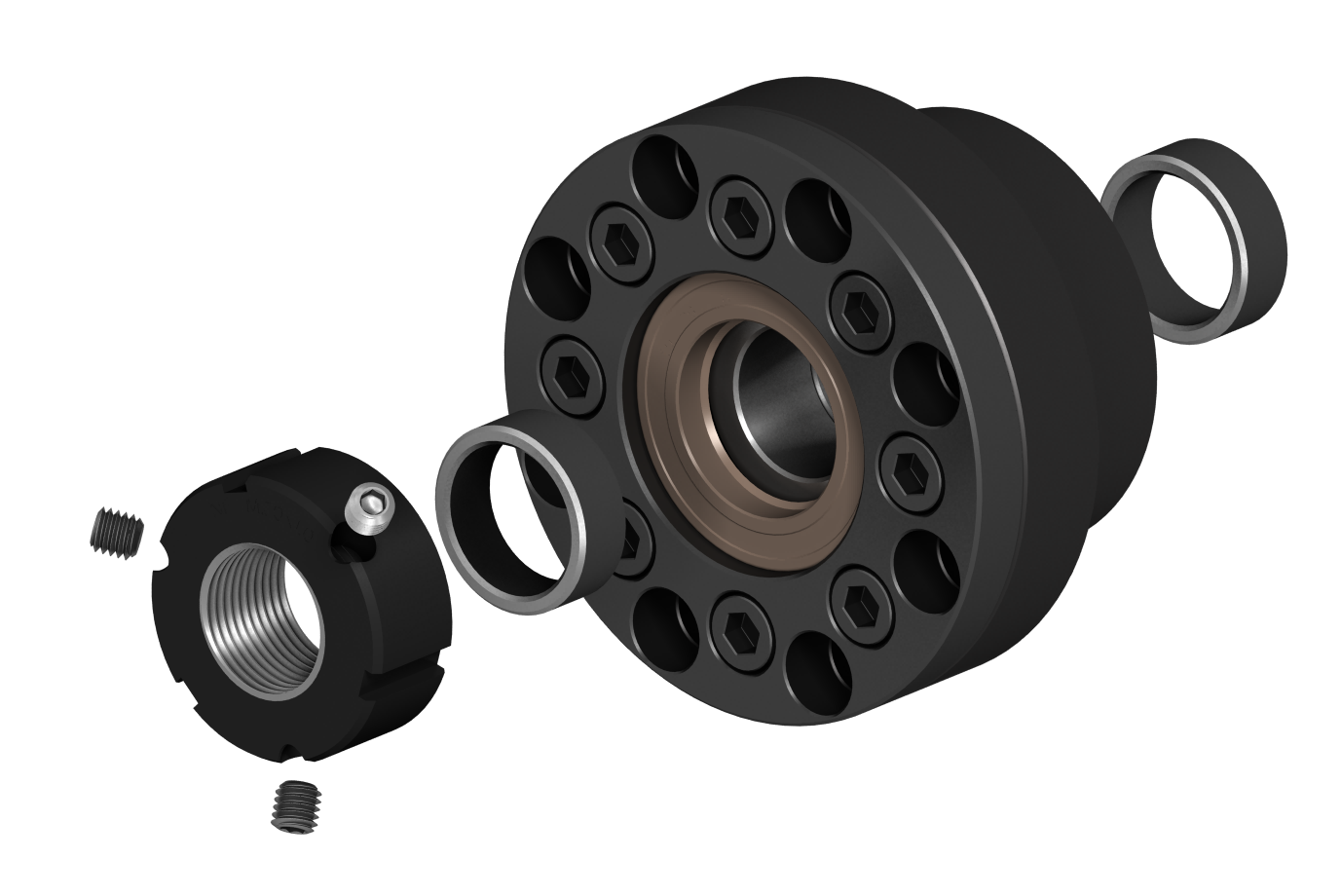

    5. ▪ FBSA圆型固定侧高刚性高负荷轴承座

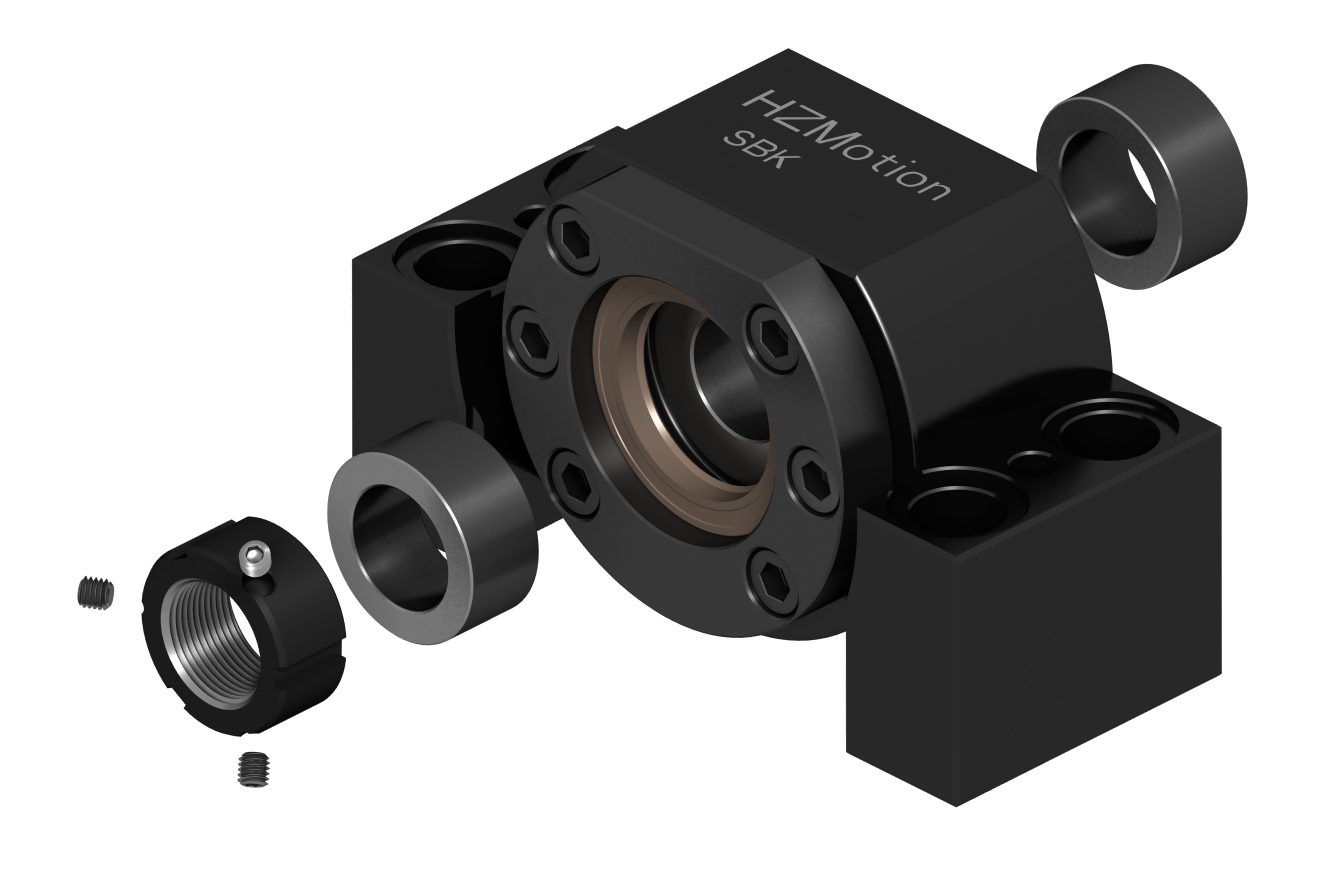

    1. ▪ SBK/SBK-U高刚性高负荷系列轴承座
    2. ▪ MBK高刚性高负荷系列轴承座
    3. 3 注意事项

    工作原理

    在固定端轴承座内按DF/DFD/DFF的组合方式安装好配合预紧力、涂好润滑脂的角接触轴承，紧固压盖直至达到规定好的预紧力，而后两端压入密封圈。支撑座轴承座内压入带密封的径向滚动轴承。
    将固定端轴承座装到滚珠丝杠带三角螺纹的一端，并紧固好锁紧螺母，支撑座轴承座装到丝杠的支撑端，检查滚珠丝杠的上母线和测母线。合格后，将固定座轴承座和支撑端轴承座固定到机体上。这时，滚珠丝杠受到的轴向载荷就通过轴承传递到固定端轴承座上。固定座轴承座就起到承受轴向载荷，并保持位置不动的作用。支撑端轴承座提供滚珠丝杠游动端的回转支撑并补偿因温升等各种因素引起的丝杠轴向伸缩变化。

    轴承座分类

    依据座体的结构形式和承受载荷的性质进行分类：

    EK凸型固定侧系轴承座

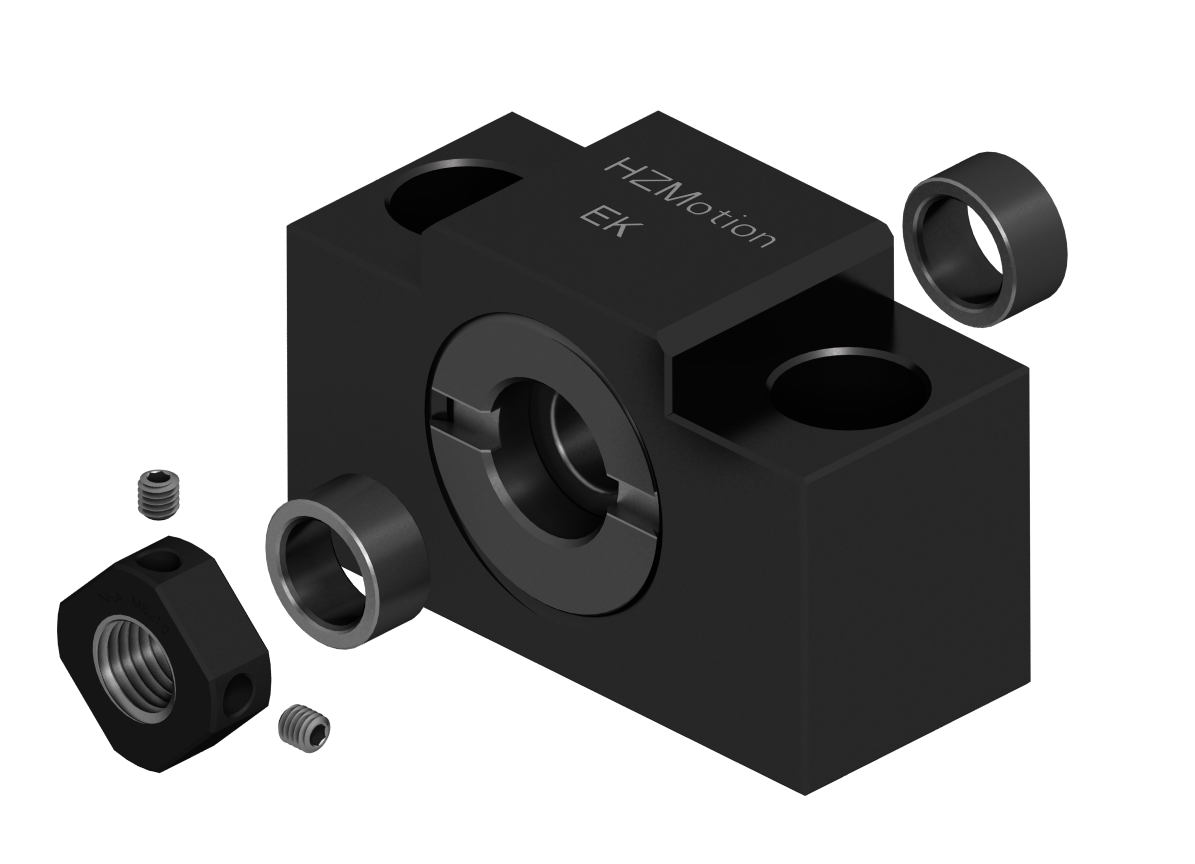

    EK系列轴承座
    EK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    允许轴向负荷kgf
    6/8
    EK05
    11
    605ZZ
    轻
    6/8/10
    EK06
    13
    606ZZ
    轻
    6/8/10
    EK08
    17
    708C
    74
    12/14/15
    EK10
    25
    7000A
    133
    14/15/16
    EK12
    25
    7001A
    153
    18/20
    EK15
    30
    7002A
    175
    25/28/30
    EK20
    30
    7204A
    335
    32/36
    EK25
    35
    7205A
    709

    EK-TAC凸型固定侧系列轴承座


    EK-TAC系列轴承座
    EK-TAC系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高
    轴承型号
    允许轴向负荷kgf
    14/15/16
    EK12-TAC
    25
    7602012
    833
    18/20
    EK15-TAC
    30
    7602015
    937
    25/28/30
    EK20-TAC
    30
    7602020
    1470
    32/36
    EK25-TAC
    35
    7602025
    1694

    EF凸型支撑侧轴承座


    EF系列轴承座

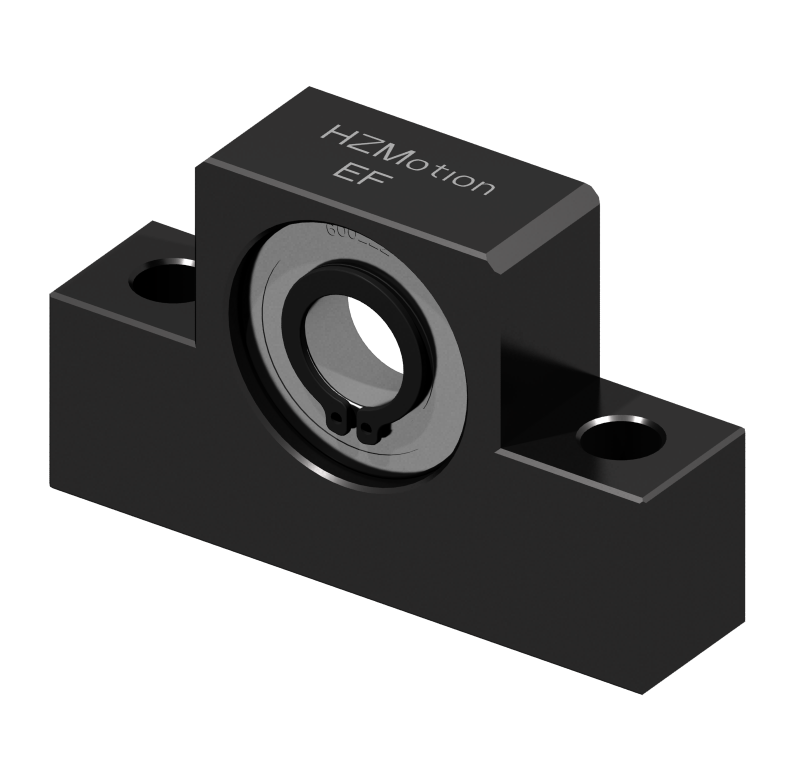

    EF系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    卡簧型号
    6/8/10
    EF06
    13
    606ZZ
    S06
    8/10/12
    EF08
    17
    606ZZ
    S08
    12/14/15
    EF10
    25
    608ZZ
    S08
    14/15/16
    EF12
    25
    6000ZZ
    S10
    18/20
    EF15
    30
    6002ZZ
    S15
    25/28/30
    EF20
    30
    6204ZZ
    S20
    32/36
    EF25
    35
    6205ZZ
    S25

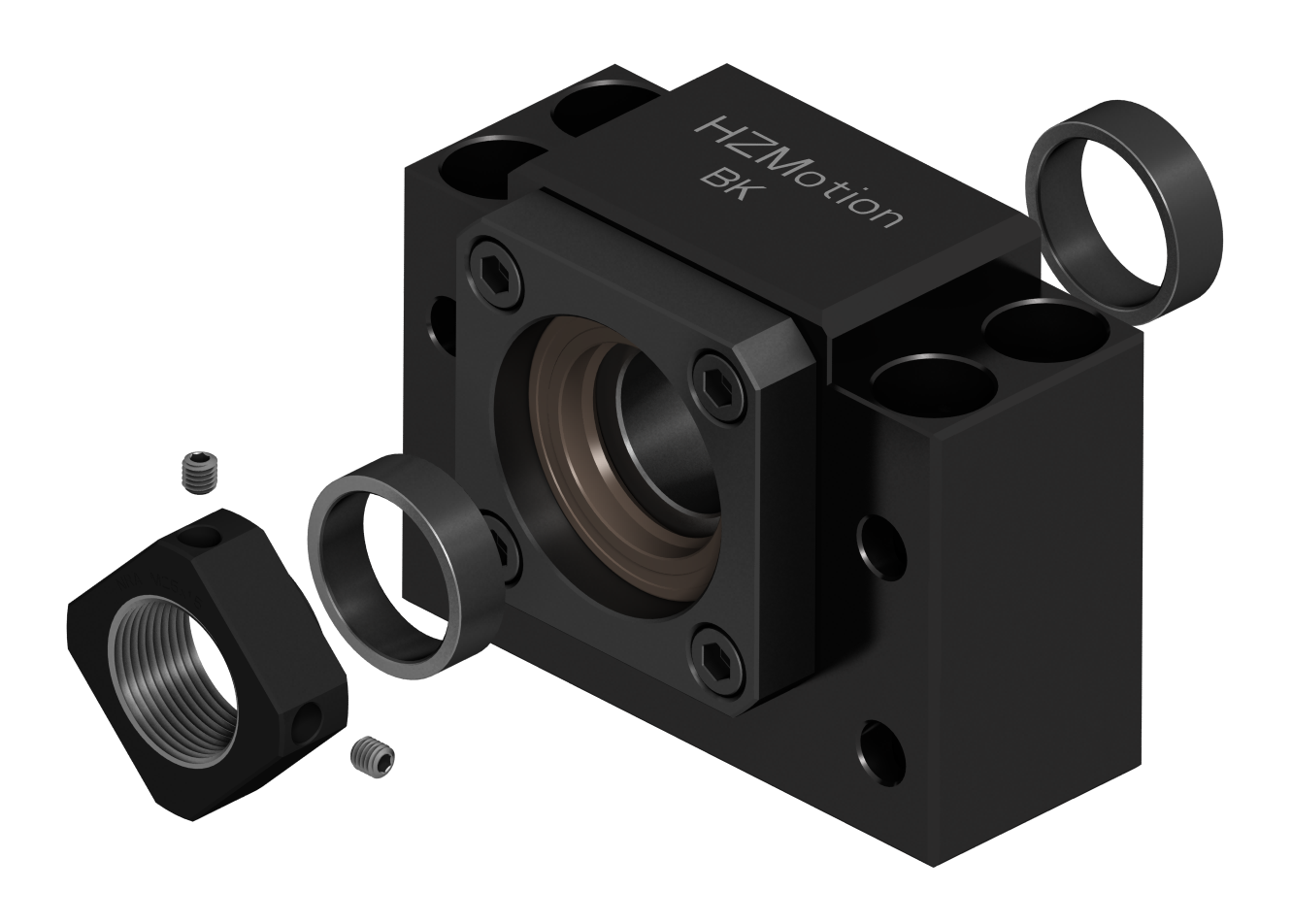

    BK方形固定侧系列轴承座


    BK系列轴承座
    BK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    允许轴向负荷kgf
    14/14/15
    BK10
    22
    7000A
    195
    14/15/16
    BK12
    25
    7001A
    217
    18/20
    BK15
    28
    7002A
    240
    20/25
    BK17
    39
    7203A
    413
    25/28
    BK20
    34
    7004A
    428
    32/36
    BK25
    48
    7205A
    709
    36/40
    BK30
    51
    7206A
    939
    40/45
    BK35
    52
    7207B
    1466
    50
    BK40
    60
    7208B
    1834
    63
    BK50
    70
    7210B
    2900

    BK-TAC方形固定侧轴承座


    BK-TAC系列轴承座
    BK-TAC系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    允许轴向负荷kgf
    14/15/16
    BK12-TAC
    25
    7602012
    833
    18/20
    BK15-TAC
    28
    7602015
    937
    20/25
    BK17-TAC
    39
    7602017
    1250
    25/28
    BK20-TAC
    34
    7602020
    1470
    32/36
    BK25-TAC
    48
    7602025
    1694
    36/40
    BK30-TAC
    51
    7602030
    2166
    40/50
    BK35-TAC
    52
    7602035
    2778
    50
    BK40-TAC
    60
    7602040
    3012
    63
    BK45-TAC
    70
    7602050
    3680

    BF方形支撑侧轴承座


    BF系列轴承座
    BF系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    卡簧型号
    14/14/15
    BF10
    22
    608ZZ
    S08
    14/15/16
    BF12
    25
    6000ZZ
    S10
    18/20
    BF15
    28
    6002ZZ
    S15
    20/25
    BF17
    39
    6203ZZ
    S17
    25/28
    BF20
    34
    6004ZZ
    S20
    25/28
    BF20-H
    48
    6004ZZ
    S20
    32/36
    BF25
    48
    6205ZZ
    S25
    32/36
    BF25-H
    51
    6205ZZ
    S25
    36/40
    BF30
    51
    6206ZZ
    S30
    40/45
    BF35
    52
    6207ZZ
    S35
    50
    BF40
    60
    6208ZZ
    S40
    63
    BF50
    70
    6210ZZ
    S50

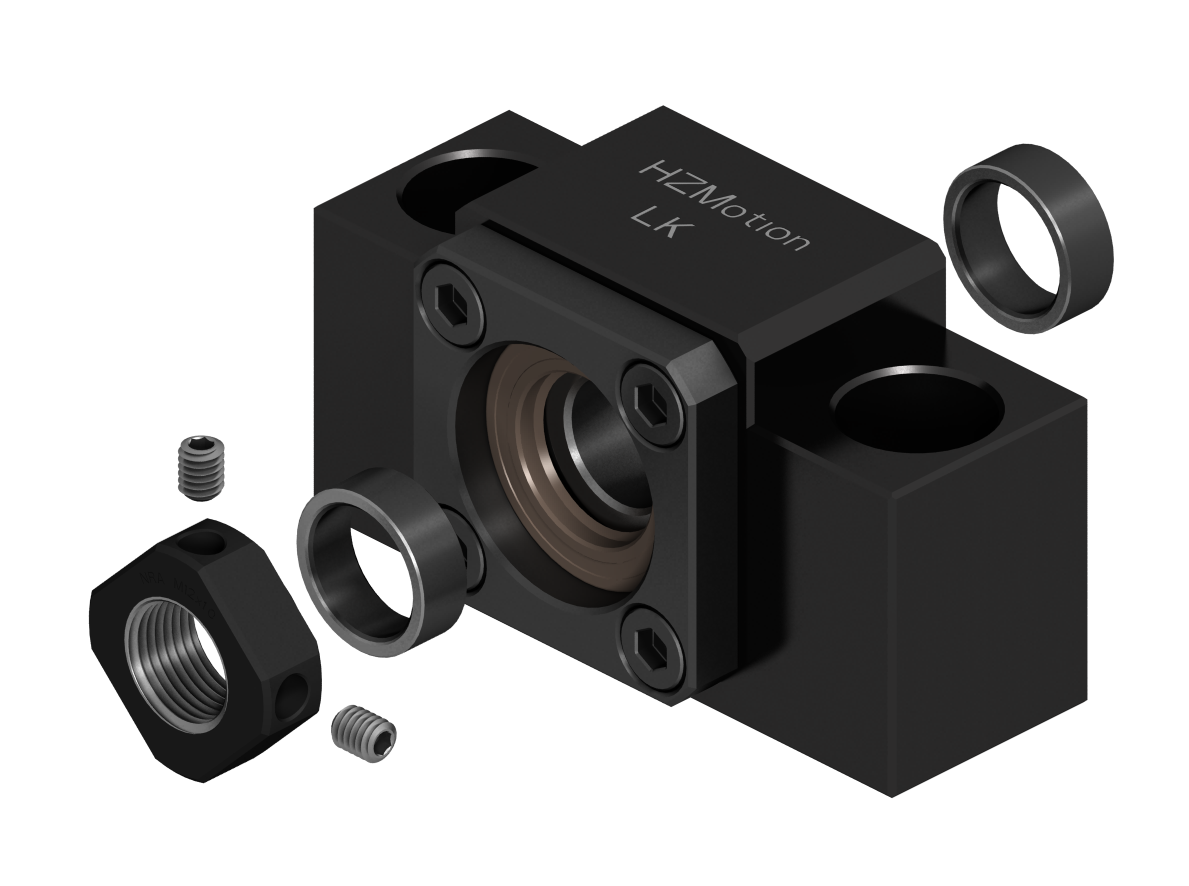

    LK低型固定侧轴承座


    LK系列轴承座
    LK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    允许轴向负荷kgf
    8/10/12
    LK08
    15.5
    708C
    74
    14/14/15
    LK10
    20
    7000A
    133
    14/15/16
    LK12
    20
    7001A
    153
    18/20
    LK




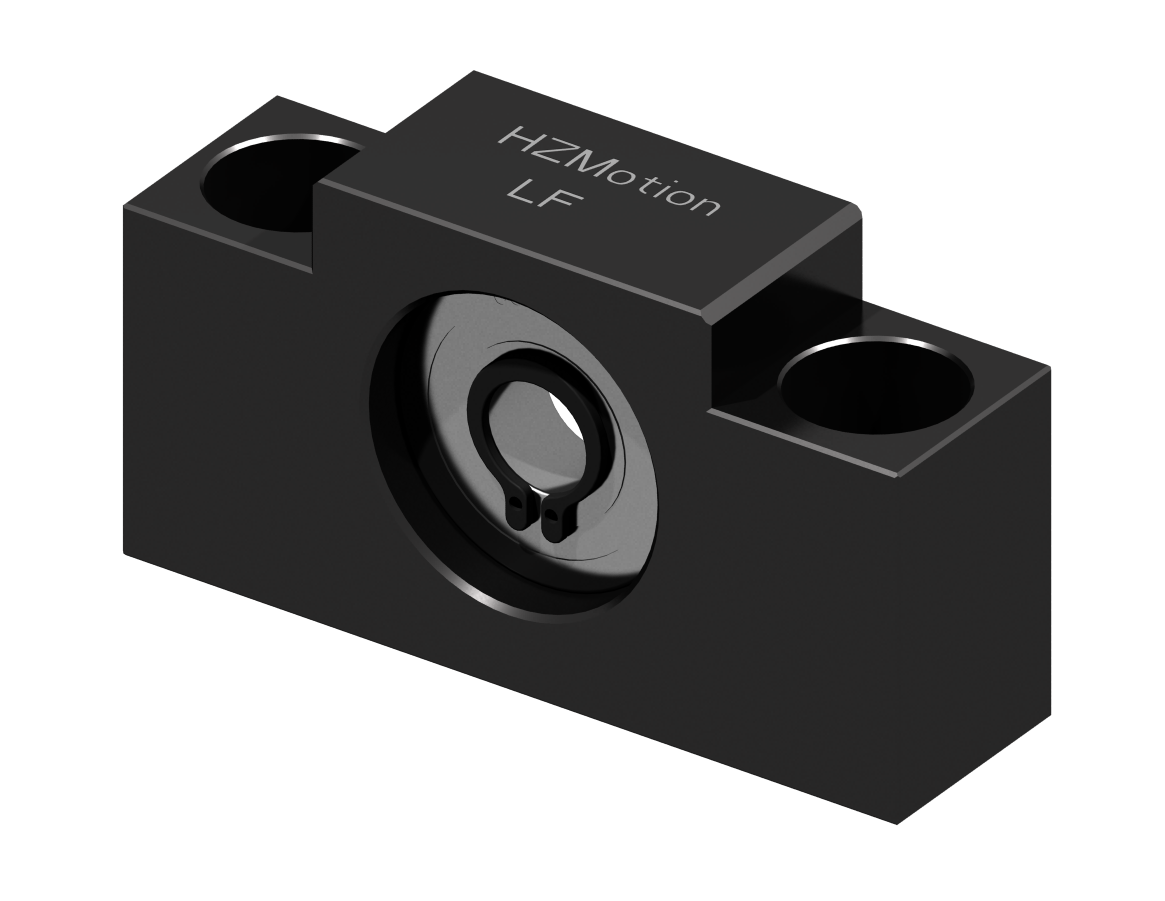

    LF/LFA低型支撑侧轴承座


    LF系列轴承座

    LFA系列轴承座
    LF/LFA系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    卡簧型号
    8/10/12
    LF08
    15.5
    606ZZ
    S06
    12/14/15
    LF12
    20
    6000ZZ
    S10
    18/20
    LF15
    22
    6002ZZ
    S15
    12/14/15
    LFA12
    15.5
    6801ZZ
    R21
    18/20
    LFA15
    20
    6902ZZ
    R28
    25/28
    LFA20
    22
    6804ZZ
    R32
    32/36
    LFA25
    30
    6005ZZ
    R47

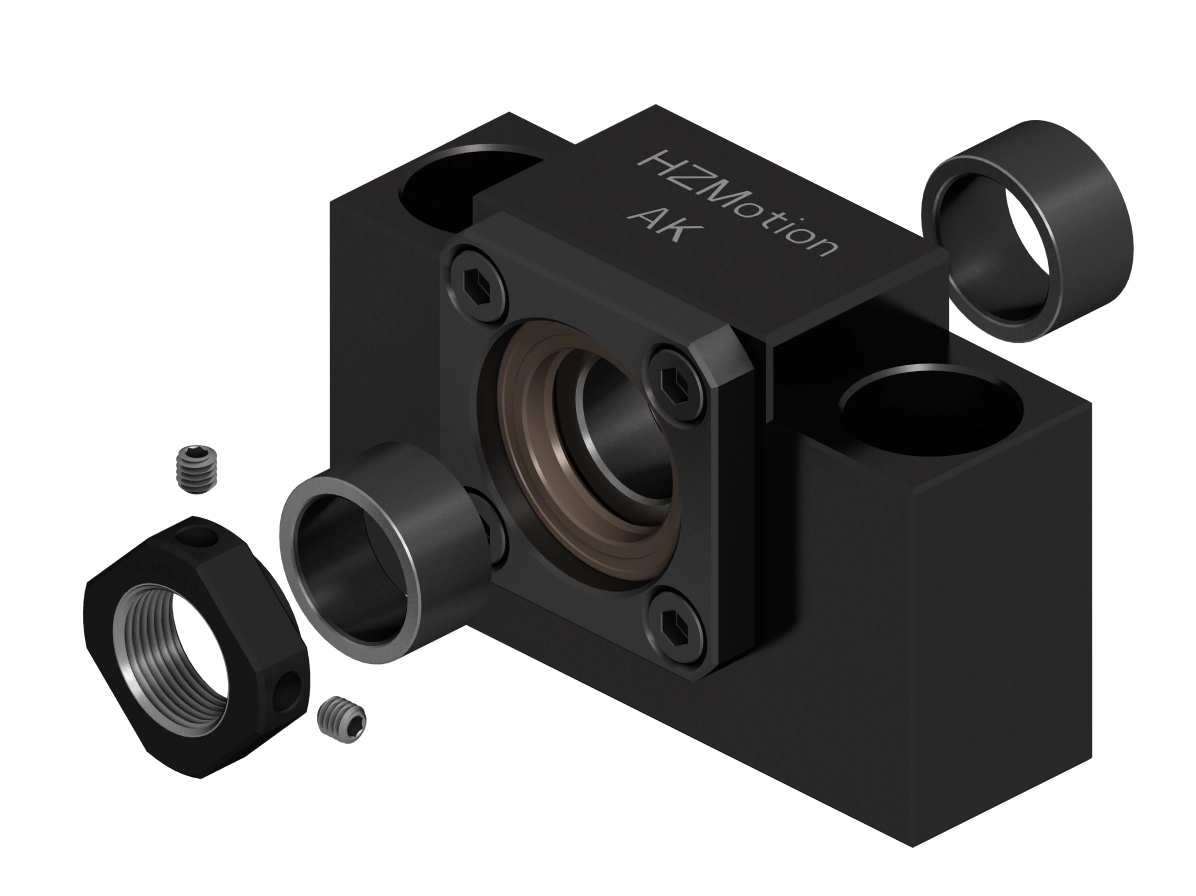

    AK方型固定侧轴承座


    AK系列轴承座
    AK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    允许轴向负荷kgf
    12/14/15
    AK10
    25
    7000A
    195
    14/15/16
    AK12
    25
    7001A
    217
    18/20
    AK15
    30
    7002A
    240
    25/28/32
    AK20
    30
    7204A
    428
    32/36
    AK25
    35
    7205A
    709

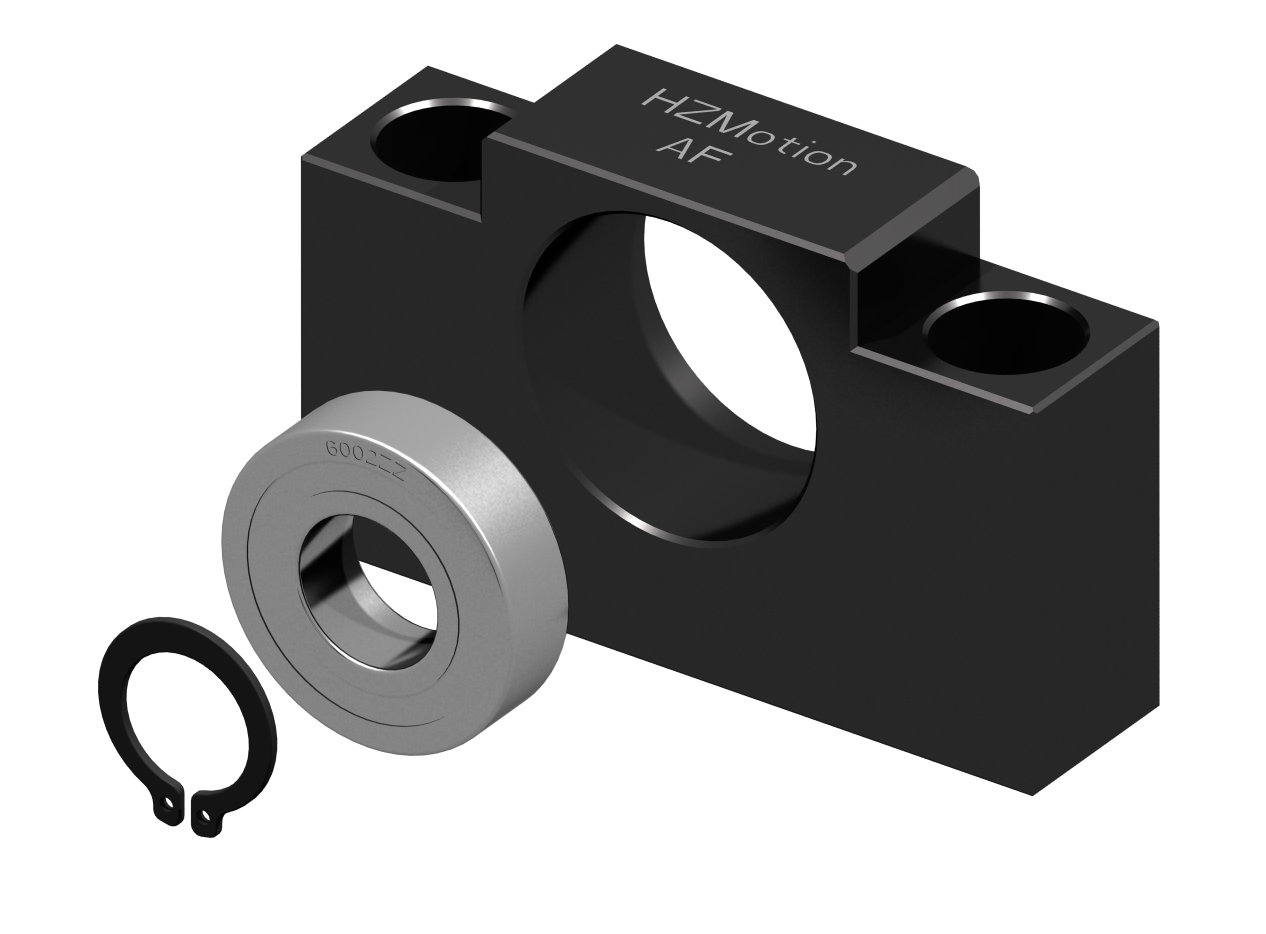

    AF方型支撑侧轴承座


    AF系列轴承座
    AF系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    卡簧型号
    12/14/15
    AF10
    25
    608ZZ
    S08
    14/15/16
    AF12
    25
    6000ZZ
    S10
    18/20
    AF15
    30
    6002ZZ
    S15
    25/28/32
    AF20
    30
    6204ZZ
    S20
    32/36
    AF25
    35
    6205ZZ
    S25

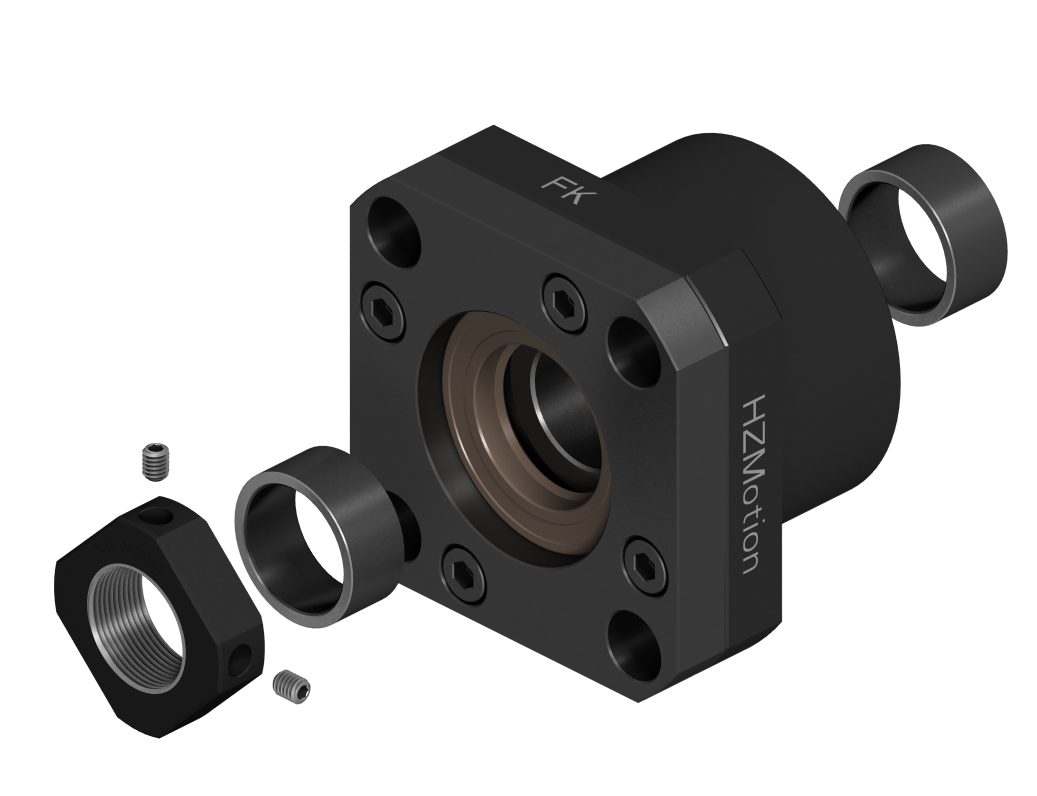

    FK圆型固定侧轴承座


    FK系列轴承座
    FK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    允许轴向负荷kgf
    6/8
    FK05
    20
    605ZZ
    轻
    6/8/10
    FK06
    22
    606ZZ
    轻
    /10/128
    FK08
    28
    708C
    103
    12/14/15
    FK10
    34
    7000A
    195
    14/15/16
    FK12
    36
    7001A
    217
    18/20
    FK15
    40
    7002A
    240
    20/25
    FK17
    50
    7203A
    413
    25/28
    FK20
    57
    7204A
    587
    32/36
    FK25
    63
    7205A
    709
    36/40
    FK30
    75
    7206A
    939

    FK-TAC圆型固定侧轴承座


    FK-TAC系列轴承座
    FK-TAC系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    允许轴向负荷kgf
    14/15/16
    FK12-TAC
    36
    7602012
    833
    18/20
    FK15-TAC
    40
    7602015
    937
    20/25
    FK17-TAC
    50
    7602017
    1250
    25/28
    FK20-TAC
    57
    7602020
    1470
    32/36
    FK25-TAC
    63
    7602025
    1694
    36/40
    FK30-TAC
    75
    7602030
    2166

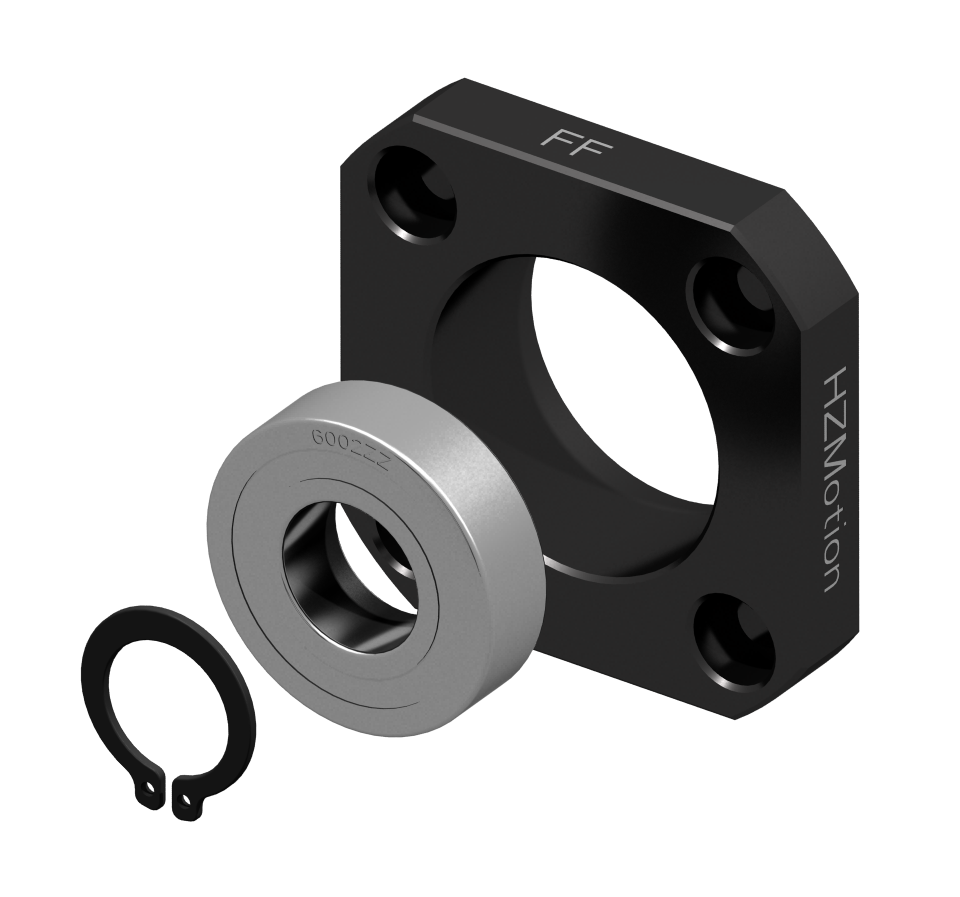

    FF圆型支撑侧轴承座


    FF系列轴承座
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    卡簧型号
    8
    FF06
    22
    606ZZ
    S06
    12/14/15
    FF10
    28
    608ZZ
    S08
    14/15/16
    FF12
    34
    6000ZZ
    S10
    18/20
    FF15
    40
    6002ZZ
    S15
    20/25
    FF17
    50
    6203ZZ
    S17
    25/28/30
    FF20
    57
    6204ZZ
    S20
    30/32/36
    FF25
    63
    6205ZZ
    S25
    36/40
    FF30
    75
    6206ZZ
    S30

    FKA圆型固定侧轴承座


    FKA系列轴承座
    FKA系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    允许轴向负荷kgf
    6/8/10
    FKA06
    28
    606ZZ
    轻
    8/10/12
    FKA08
    28
    708C
    轻
    12/14/15
    FKA10
    36
    7000A
    195
    14/15/16
    FKA12
    36
    7001A
    217
    18/20
    FKA15
    40
    7002A
    240
    18/20
    FKA15H
    50
    7302A
    480
    28/28/32
    FKA20L
    50
    7004A
    428
    25/28/32
    FKA20
    57
    7204A
    587

    WBK圆型高刚性高负荷系列轴承座


    WBK系列轴承座
    WBK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    允许轴向负荷kgf
    20/25
    WBK17DF
    70
    17TAC47
    2190
    25/28/30
    WBK20DF70
    70
    20TAC47
    2190
    30/32/36
    WBK25DF
    85
    25TAC62
    2850
    30/32/36
    WBK25DFD
    85
    25TAC62
    4650
    30/32/36
    WBK25DFF
    85
    25TAC62
    4650
    36/40
    WBK30DF
    85
    30TAC62
    2920
    36/40
    WBK30DFD
    85
    30TAC62
    4750
    36/40
    WBK30DFF
    85
    30TAC62
    4750
    45
    WBK35DF
    95
    35TAC72
    3100
    45
    WBK35DFD
    95
    35TAC72
    5050
    45
    WBK35DFF
    95
    35TAC72
    5050
    50
    WBK40DF
    95
    40TAC72
    3150
    50
    WBK40DFD
    95
    40TAC72
    5150
    50
    WBK40DFF
    95
    40TAC72
    5150

    FBSA圆型固定侧高刚性高负荷轴承座


    FBSA系列轴承座
    FBSA系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    允许轴向负荷kgf
    25/28
    FBSA204/DB
    60
    7602020
    2200
    25/28
    FBSA204/DF
    60
    7602020
    2200
    25/28
    FBSA204/QBC
    60
    7602020
    3586
    25/28
    FBSA204/QFC
    60
    7602020
    3586
    32/36
    FBSA205/DB
    80
    7602025
    2240
    32/36
    FBSA205/DF
    80
    7602025
    2240
    32/36
    FBSA205/QBC
    80
    7602025
    3651
    32/36
    FBSA205/QFC
    80
    7602025
    3651
    36/40
    FBSA206/DB
    80
    7602030
    2850
    36/40
    FBSA206/DF
    80
    7602030
    2850
    36/40
    FBSA206/QBC
    80
    7602030
    4646
    36/40
    FBSA206/QFC
    80
    7602030
    4646
    36/40
    FBSA206A/QBC
    88
    7602030
    4646
    36/40
    FBSA206A/QFC
    88
    7602030
    4646
    40/45
    FBSA207/DB
    90
    7602035
    3650
    40/45
    FBSA207/DF
    90
    7602035
    3650
    40/45
    FBSA207/QBC
    90
    7602035
    5950
    40/45
    FBSA207/QFC
    90
    7602035
    5950
    50
    FBSA208/DB
    124
    7602040
    4250
    50
    FBSA208/DF
    124
    7602040
    4250
    50
    FBSA208/QBC
    124
    7602040
    6928
    50
    FBSA208/QFC
    124
    7602040
    6928
    50
    FBSA208A/QBC
    128
    7602040
    6928
    50
    FBSA208A/QFC
    128
    7602040
    6928
    55
    FBSA209/DB
    124
    7602045
    4500
    55
    FBSA209/DF
    124
    7602045
    4500
    55
    FBSA209/QBC
    124
    7602045
    7335
    55
    FBSA209/QFC
    124
    7602045
    7335
    63
    FBSA210/DB
    124
    7602050
    4650
    63
    FBSA210/DF
    124
    7602050
    4650
    63
    FBSA210/QBC
    124
    7602050
    7580
    63
    FBSA210QFC
    124
    7602050
    7580
    63
    FBSA210A/QBC
    128
    7602050
    7580
    63
    FBSA210A/QFC
    128
    7602050
    7580
    80
    FBSA212A/QBC
    145
    7602060
    11329
    80
    FBSA212A/QFC
    145
    7602060
    11329

    SBK/SBK-U高刚性高负荷系列轴承座


    SBK系列轴承座

    SBK-U系列轴承座
    SBK/SBK-U系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    中心高mm
    轴承型号
    允许轴向负荷kgf
    30/32/36
    SBK25DF
    51
    25TAC62
    2910
    30/32/36
    SBK25DF -U
    0
    25TAC62
    2910
    30/32/36
    SBK25DFD
    51
    25TAC62
    4700
    30/32/36
    SBK25DFD-U
    0
    25TAC62
    4700
    36/40
    SBK30DF
    51
    30TAC62
    2980
    36/40
    SBK30DF-U
    0
    30TAC62
    2980
    36/40
    SBK30DFD
    51
    30TAC62
    4850
    36/40
    SBK30DFD-U
    0
    30TAC62
    4850
    45
    SBK35DF
    52
    35TAC72
    3150
    45
    SBK35DF-U
    0
    35TAC72
    3150
    45
    SBK35DFD
    52
    35TAC72
    5150
    45
    SBK35DFD-U
    0
    35TAC72
    5150
    50
    SBK40DF
    52
    40TAC72
    3250
    50
    SBK40DF-U
    0
    40TAC72
    3250
    50
    SBK40DFD
    52
    40TAC72
    5250
    50
    SBK40DFD-U
    0
    40TAC72
    5250

    MBK高刚性高负荷系列轴承座


    MBK系列轴承座
    MBK系列轴承座规格型号表
    适用滚珠丝杠直径范围mm
    型号
    外圆直径mm
    轴承型号
    允许轴向负荷kgf
    18/20
    MBK15DF
    58
    15TAC47
    2710
    20/25
    MBK17DF
    58
    17TAC47
    2710
    20/25
    MBK17DFF
    65
    17TAC47
    5420
    25/28/30
    MBK20DF
    58
    20TAC47
    2710
    25/28/30
    MBK20DFF
    65
    20TAC47
    5420

    注意事项

    轴承座已注入适量的润滑脂，使用前不必另加润滑脂。
    安装及使用中要保持轴承座的洁净，严禁粉尘和杂物进入轴承座。必要时，采取防护措施。
    不可拆卸固定端轴承座，否则会破坏预紧状态。
    装入丝杠时要小心保护密封圈唇部，避免密封圈唇部的破损及变形。
    对于固定端轴承座，轴向锁紧螺母压紧轴承到丝杠时，压紧程度要适当。对于DF型组合的轴承座，太大的压紧会降低轴承间的预紧程度。
    轴向锁紧螺母的径向锁紧螺钉要在安装确认完毕后予以锁紧，必要时，加注螺丝防松胶固定。
    任何情况下，严禁强行安装。
    参考资料
    • 1  冯虎田．《数控机床功能部件优化设计选型应用手册-滚珠丝杠副分册》（机械工业出版社ISBN978-7-111-59937-1，2018.6）。：机械出版，2018

    深圳市赛瑞德精工机械技术有限公司

    深圳市赛瑞德精工机械技术有限公司 [1]  成立于2002年08月，由滚珠丝杠/直线导轨专家, 95版滚珠丝杠副国家标准GB/T3162.1-1995 (现已升级为GB/T17587.3-1998) 共同起草人渠秀云女士联合相关专业人士创办，坚守“专业、积极、守法、正派、共享”的经营理念，服务社会。
    2002年10月，该公司被山东博特精工股份有限公司设为华南地区办事机构，全权代表博特在华南地区开展业务。
    2004年6月，该公司与台湾专业微型不锈钢直线导轨的直得科技(cpc) [2]  签约为广东省A级备库代理
    2007年12月，该公司为香港科技大学生产5轴玉石微型雕铣机光机并籍此出口法国。
    2008年12月，该公司成为台湾著名品牌大银集团HIWIN(上银科技,大银微系统)滚柱直线导轨，静音直线导轨，微型不锈钢直线导轨，线性模组产品广东省A级备库商。
    2012年1月，投资5000万元建立山东产研基地,占地35亩，办公面积2000M2,厂房面积9000 M2。
    2013年1月，山东产研基地HZMotion品牌国际通用安装尺寸的直线模组TKK、HKK批量投产。
    2014年3月，山东产研基地HZMotion品牌国际通用安装尺寸的轴承座、马达固定座 批量投产。
    2016年1月，山东产研基地总经理马凤举先生荣获山东政府颁发“泰山产业 [9]  领军人才”称号。
    2017年3月，山东产研基地晋级国家级高新技术企业 [4]  。
    2019年7月~2024年，公司总经理马凤举先生攻读清华大学创新领军工程博士，与清华大学共同获得4项发明专利授权 [5-8]    ，发表SCI影响因子分别为3.546、11.072的学术论文2篇。
    2023年05月，累计获得专利授权超50项。
    公司名称
    深圳市赛瑞德精工机械技术有限公司
    外文名
    Shenzhen BSG Precision Machine Technology Co., Ltd.
    所属行业
    机械
    成立时间
    2002年8月30日
    法定代表人
    渠秀云
    总部地点
    深圳
    经营范围
    生产经营滚珠直线导轨、滚柱直线导轨、微型直线导轨、交叉导轨、滑台、直线模组、线性模组、滚珠丝杠、梯形丝杠、轴承座、固定座、支撑座、马达固定座（马达座、电机座）、丝杠螺母座、机床主轴、电主轴、工作台等。
    公司类型
    私人有限责任公司
    公司口号
    专业、积极、守法、正派、共享

    目录

    1. 1 丝杠
    2. ▪ 研磨滚珠丝杠
    3. ▪ 标准滚珠丝杠
    4. ▪ 轧制滚珠丝杠
    5. ▪ 梯形丝杠
    6. 2 轴承座
    7. ▪ 轴承座分类
    8. ▪ 轴承座规格表
    1. 3 马达座
    2. ▪ A型马达座
    3. ▪ B型马达座
    4. ▪ C型马达座
    5. ▪ H型马达座
    6. ▪ L型马达座
    7. ▪ KK马达座
    8. 4 直线模组
    1. ▪ TKA直线模组
    2. ▪ HKK直线模组
    3. ▪ TKK直线模组
    4. ▪ TKR直线模组
    5. ▪ TKB直线模组
    6. ▪ TKS直线模组
    7. 5 直线导轨
    8. ▪ 微型直线导轨
    1. ▪ 重载直线导轨
    2. 6 6、交叉导轨
    3. 7 7、数控工作台

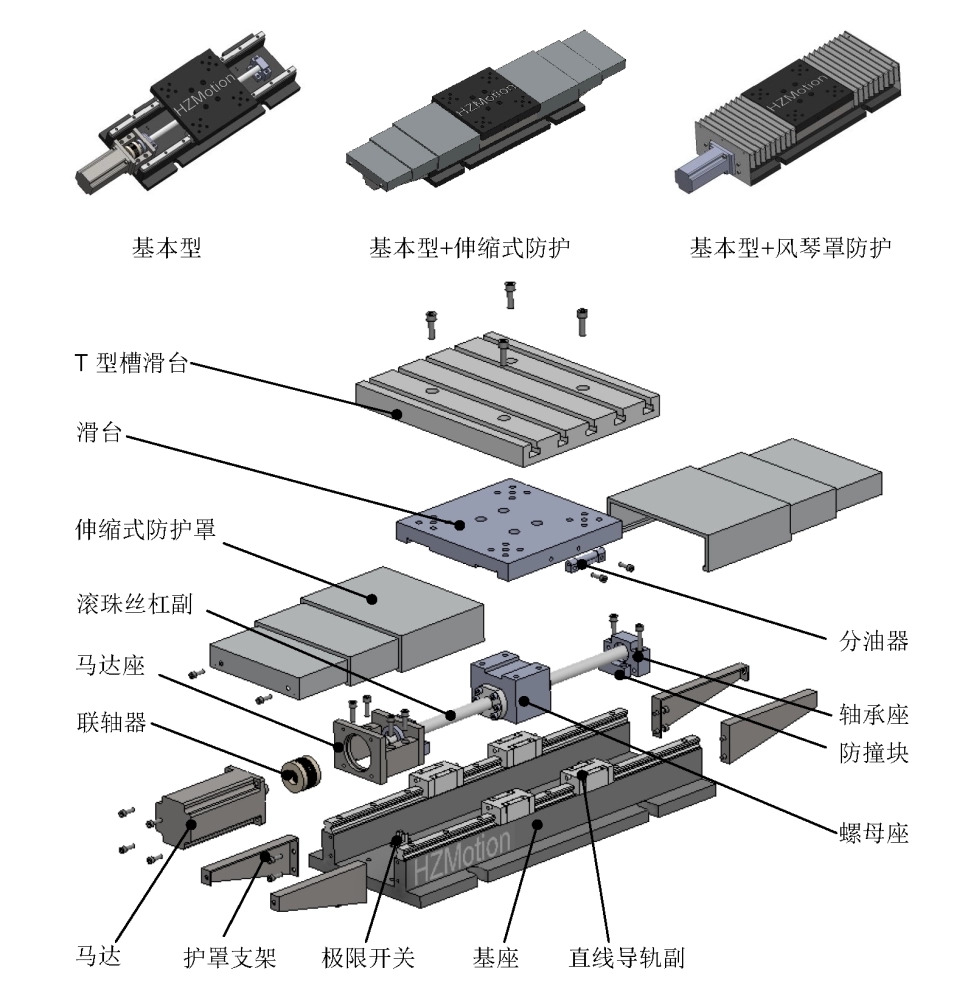

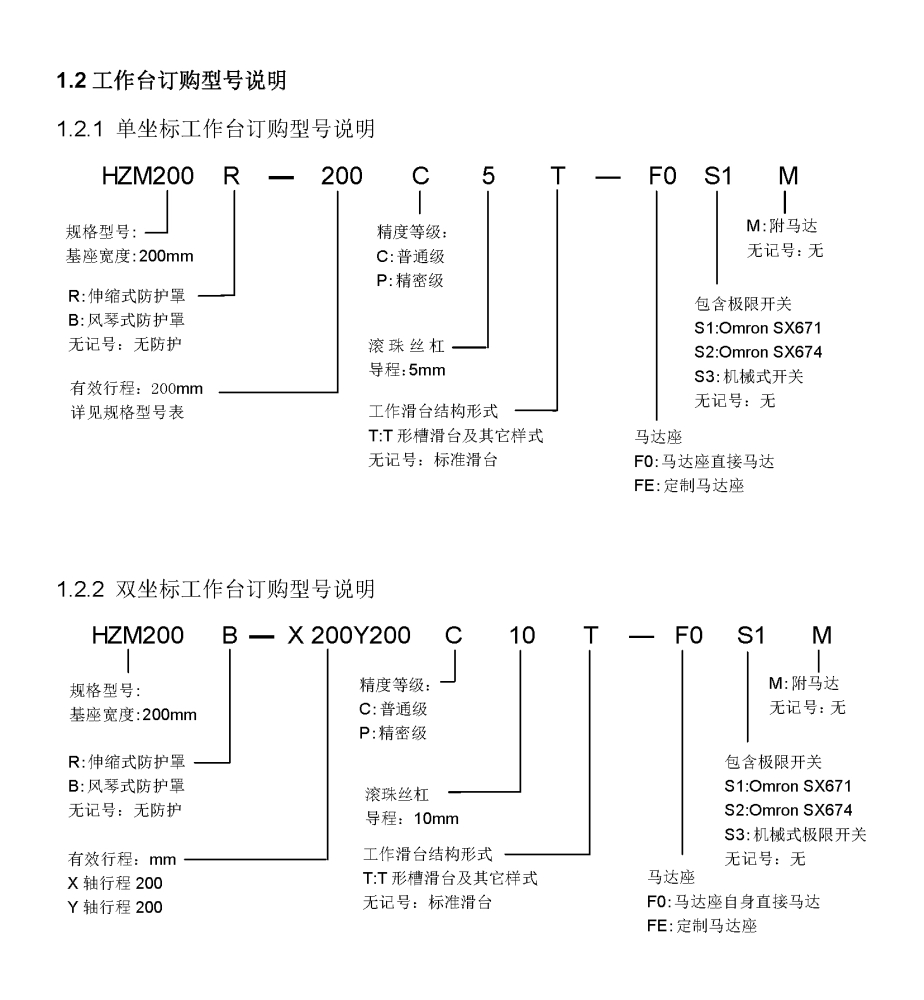

    4. ▪ 1、工作台结构
    5. ▪ 2、工作台型号
    滚珠丝杠用于数控加工设备、测量仪器、医疗设备等精密定位。研磨滚珠丝杠的精度，依据国家标准《滚珠丝杠副 第3部分：验收条件和验收检查》（JB/T17587.3-2017） [3]  分为1、2、3、4、5级，数值越小精度越高。研磨滚珠丝杠副有严格的加工工艺和较多的热处理工艺，使其具有精度高、精度保持性好、寿命长等等特点。
    可以加工的最小丝杠直径φ3毫米，导程1毫米，最大丝杠直径φ125毫米，导轨100毫米，单件长度8米，由需求方提供图样。

    标准滚珠丝杠

    深圳市赛瑞德精工机械技术有限公司对于直径φ12到φ32毫米精密研磨滚珠丝杠制定了标准，规定了丝杠总长度、行程、两端的安装尺寸最优值，符合自动化行业使用要求，常年备大量现货。这些标准滚珠丝杠的两端都可以适配标准的轴承座、固定座、支撑座、螺母座、马达座、马达固定座，滚珠螺母结构形式采用国际通用型，C型螺母是不需要螺母座的方形螺母结构，方便安装，节约设备制造商的采购周期和资金占用时间，规格如下表格中。
    P4级精度标准滚珠丝杠规格型号表
    序号
    编号
    型号
    行程mm
    序号
    编号
    规格型号
    行程mm
    1
    BSG109
    G1604-3P4*340
    200
    47
    BSG402
    G3206-3P4*1000
    800
    2
    BSG110
    G1604-3P4*390
    250
    48
    BSG403
    G3206-3P4*1200
    1000
    3
    BSG111
    G1604-3P4*455
    315
    49
    BSG404
    G3206-3P4*1450
    1250
    4
    BSG112
    G1604-3P4*540
    400
    50
    BSG405
    G3206-3P4*1800
    1600
    5
    BSG113
    G1604-3P4*640
    500
    51
    BSG416
    CM3208-5P4*730
    500
    6
    BSG124
    G1605-3P4*390
    250
    52
    BSG417
    CM3208-5P4*860
    630
    7
    BSG125
    G1605-3P4*455
    315
    53
    BSG418
    CM3208-5P4*1030
    800
    8
    BSG126
    G1605-3P4*540
    400
    54
    BSG419
    CM3208-5P4*1230
    1000
    9
    BSG127
    G1605-3P4*640
    500
    55
    BSG420
    CM3208-5P4*1480
    1250
    10
    BSG172
    G2004-3P4*465
    315
    56
    BSG432
    G3210-4P4*650
    400
    11
    BSG173
    G2004-3P4*550
    400
    57
    BSG433
    G3210-4P4*750
    500
    12
    BSG174
    G2004-3P4*650
    500
    58
    BSG434
    G3210-4P4*880
    630
    13
    BSG175
    G2004-3P4*780
    630
    59
    BSG435
    G3210-4P4*1050
    800
    14
    BSG187
    G2005-3P4*470
    315
    60
    BSG436
    G3210-4P4*1250
    1000
    15
    BSG188
    G2005-3P4*555
    400
    61
    BSG437
    G3210-4P4*1500
    1250
    16
    BSG189
    G2005-3P4*655
    500
    62
    BSG480
    C1605-2.65P4*390
    250
    17
    BSG190
    G2005-3P4*785
    630
    63
    BSG481
    C1605-2.65P4*455
    315
    18
    BSG203
    G2006-3P4*570
    400
    64
    BSG482
    C1605-2.65P4*540
    400
    19
    BSG204
    G2006-3P4*670
    500
    65
    BSG483
    C1605-2.65P4*640
    500
    20
    BSG205
    G2006-3P4*800
    630
    66
    BSG496
    C2005-2.65P4*465
    315
    21
    BSG264
    G2504-3P4*565
    400
    67
    BSG497
    C2005-2.65P4*550
    400
    22
    BSG265
    G2504-3P4*665
    500
    68
    BSG498
    C2005-2.65P4*650
    500
    23
    BSG266
    G2504-3P4*795
    630
    69
    BSG512
    C2505-2.65P4*570
    400
    24
    BSG267
    G2504-3P4*965
    800
    70
    BSG513
    C2505-2.65P4*670
    500
    25
    BSG279
    G2505-3P4*575
    400
    71
    BSG514
    C2505-2.65P4*800
    630
    26
    BSG280
    G2505-3P4*675
    500
    72
    BSG515
    C2505-2.65P4*970
    800
    27
    BSG281
    G2505-3P4*805
    630
    73
    BSG516
    C2505-2.65P4*1170
    1000
    28
    BSG282
    G2505-3P4*975
    800
    74
    BSG528
    C2510-5.3P4*645
    400
    29
    BSG295
    G2506-3P4*695
    500
    75
    BSG529
    C2510-5.3P4*745
    500
    30
    BSG296
    G2506-3P4*825
    630
    76
    BSG530
    C2510-5.3P4*875
    630
    31
    BSG297
    G2506-3P4*995
    800
    77
    BSG544
    C2806-2.65P4*680
    500
    32
    BSG298
    G2506-3P4*1195
    1000
    78
    BSG545
    C2806-2.65P4*810
    630
    33
    BSG325
    G2510-3P4*725
    500
    79
    BSG546
    C2806-2.65P4*980
    800
    34
    BSG326
    G2510-3P4*855
    630
    80
    BSG559
    C3210-2.65P4*720
    500
    35
    BSG327
    G2510-3P4*1025
    800
    81
    BSG560
    C3210-2.65P4*850
    630
    36
    BSG328
    G2510-3P4*1225
    1000
    82
    BSG561
    C3210-2.65P4*1020
    800
    37
    BSG370
    G3204-3P4*700
    500
    83
    BSG562
    C3210-2.65P4*1220
    1000
    38
    BSG371
    G3204-3P4*830
    630
    84
    BSG563
    C3210-2.65P4*1470
    1250
    39
    BSG372
    G3204-3P4*1000
    800
    85
    BSG564
    C3210-2.65P4*1820
    1600
    40
    BSG373
    G3204-3P4*1200
    1000
    86
    BSG574
    GL2004LH-2P4*300
    165
    41
    BSG385
    G3205-3P4*690
    500
    87
    BSG575
    GL2004LH-2P4*330
    195
    42
    BSG386
    G3205-3P4*820
    630
    88
    BSG576
    GL2004LH-2P4*410
    275
    43
    BSG387
    G3205-3P4*990
    800
    89
    BSG577
    GL2506-2P4*510
    330
    44
    BSG388
    G3205-3P4*1190
    1000
    90
    BSG578
    GL2506-2P4*750
    570
    45
    BSG389
    G3205-3P4*1440
    1250
    91
    BSG579
    GL3206-3P4*1020
    810
    46
    BSG401
    G3206-3P4*830
    630
    92
    BSG580
    GL4006-2P4*1200
    995

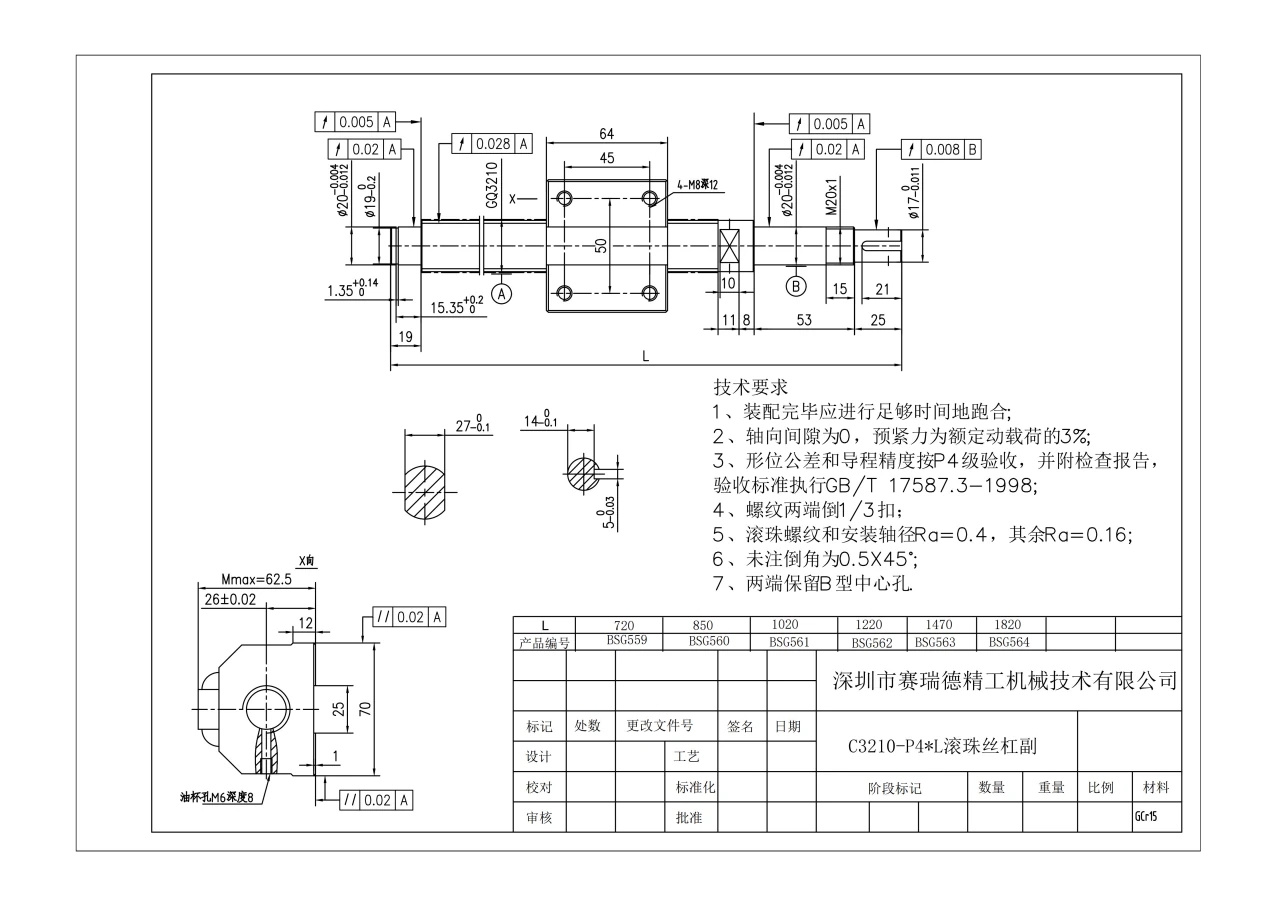

    深圳市赛瑞德精工P4级标准滚珠丝杠副C3210-P4*L

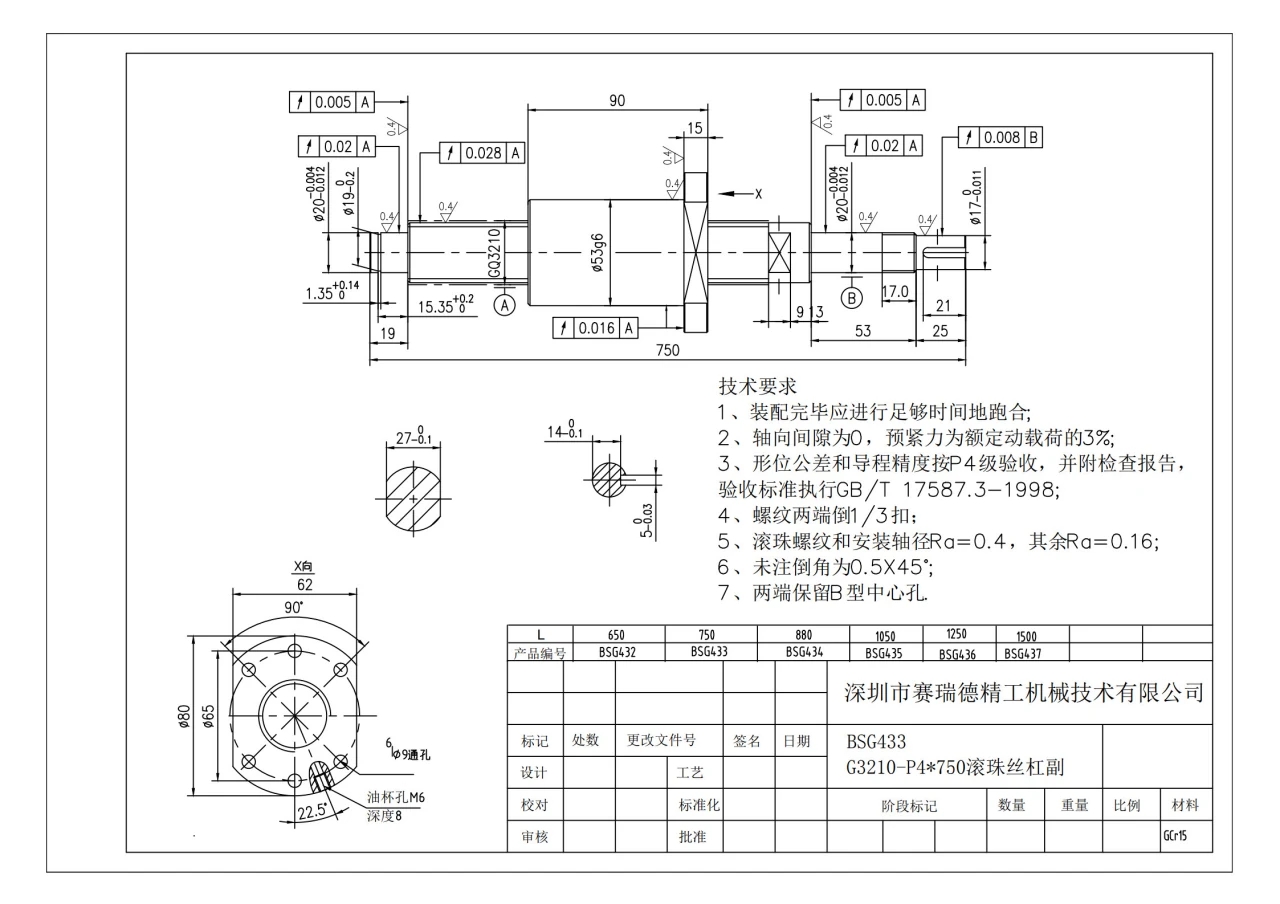

    深圳市赛瑞德精工P4级标准滚珠丝杠副G3210-P4*750
    公司承接重载滚珠丝杠的加工制造，如注塑机滚珠丝杠、数控折弯机滚珠丝杠等等。

    轧制滚珠丝杠

    这种滚珠丝杠因为经济性好，又能满足使用要求，广泛应用于自动化行业。常用规格型号：0401 0601 0801 0802 1002 1202 1204 1205 1210 1220 1604 1605 1610 1620 1616 2004 2005 2010 2020 2040 2504 25055 2510 2525 2550 3204 3205 3210 3220 3232 3240 4005 4010 4020 4040 4080，前两位数字代表丝杠的直径，后面两位数字代表导程，单位毫米，都是现货，有台湾TBI品牌和台湾上银品牌。

    梯形丝杠

    依据需方提供的图样生产制造。

    轴承座

    深圳市赛瑞德精工机械技术有限公司专业生产轴承座（也称之为固定座或者支撑座）。这些轴承座、固定座、支撑座用来支撑、固定滚珠丝杠、行星丝杠、梯形丝杠、花健轴、旋转光轴，承担定位、承受轴向载荷和定位的作用，其表面采用氧化发黑处理，客户需要时也可以进行镀铬或镀镍处理。

    轴承座分类

    轴承座、固定座、支撑座型号分类和适用领域
    型号分类
    具体型号
    应用行业/设备
    轻型/通用型
    EK, EF, BK, BF, FK, FF, LK, LF, LFA, AK, AF, FKA
    小型设备、自动化设备、医疗设备、检测设备、精密仪器等轻载场景。
    数控设备专用型
    EK-TAC, BK-TAC, FK-TAC, FBK-TAC
    小型数控加工设备、绗缝机、绣花机、数控缝纫机等高精度、中等负荷的场景。
    高刚性/重载型
    WBK, FBSA, SBK, SBK-U, MBK
    五轴加工中心、数控镗床、数控车床、数控铣床、螺纹磨床、龙门机床、桥梁防振设备等高负荷高刚度高精度场景。

    轴承座规格表

    1、EK EK-TAC系列固定端轴承座、 EF 系列支撑端轴承座
    EK系列固定座轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许周向负荷Kgf
    1
    6/8
    EK05
    605ZZ
    轻
    2
    6/8/10
    EK06
    606ZZ
    轻
    3
    8/10/12
    EK08
    708C
    74
    4
    12/14/15
    EK10
    7000A
    133
    5
    14/15/16
    EK12
    7001A
    153
    6
    18/20
    EK15
    7002A
    175
    7
    25/28/30
    EK20
    7204A
    335
    8
    32/36
    EK25
    7205A
    709

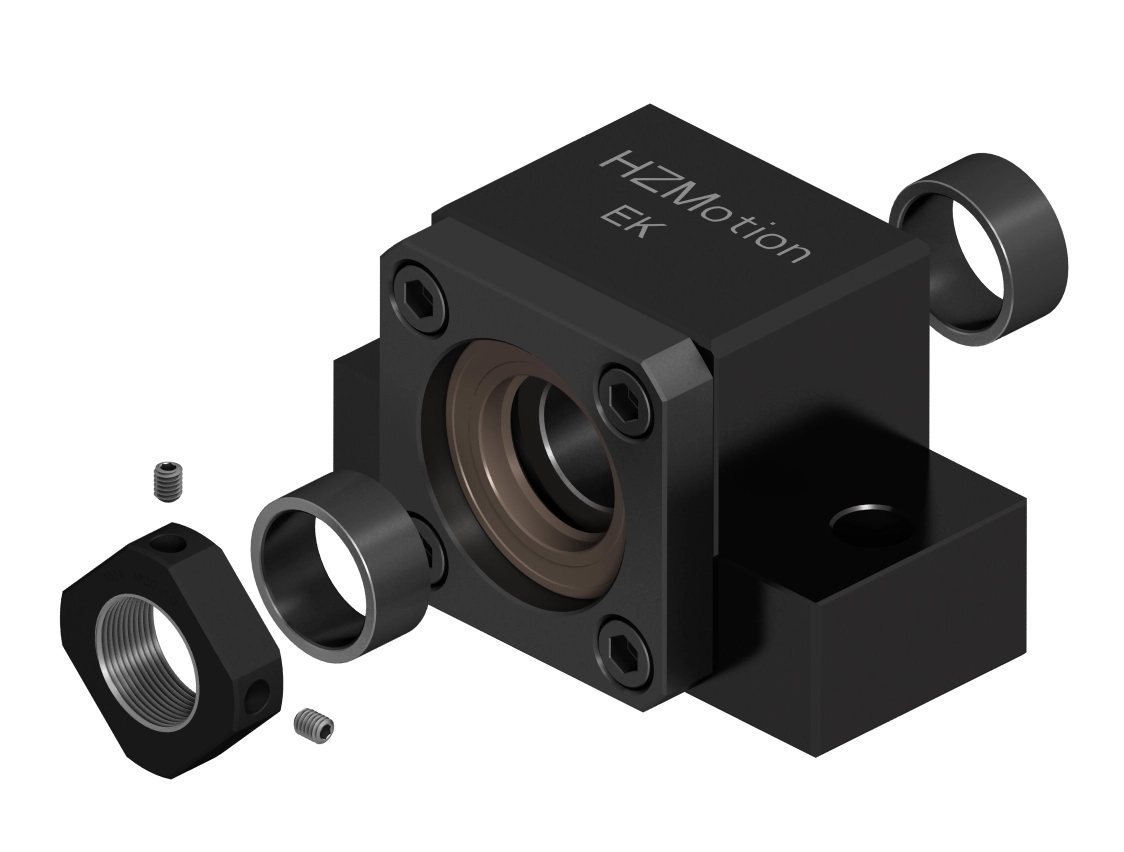

    深圳市赛瑞德精工EK08轴承座固定座
    EK-TAC高负荷系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    14/15/16
    EK12-TAC
    7602012
    1055
    2
    18/20
    EK15-TAC
    7602015
    1259
    3
    25/28/30
    EK20-TAC
    7602020
    1937
    4
    32/36
    EK25-TAC
    7602025
    2548

    深圳市赛瑞德精工 EK20-TAC轴承座固定座
    EF系列支撑端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    卡簧型号
    轴承型号
    1
    6/8/10
    EF06
    S06
    606ZZ
    2
    8/10/12
    EF08
    S06
    606ZZ
    3
    12/14/15
    EF10
    S08
    608ZZ
    4
    14/15/16
    EF12
    S10
    6000ZZ
    5
    18/20
    EF15
    S15
    6002ZZ
    6
    18/20
    EF15H
    S15
    6002ZZ
    7
    25/28/30
    EF20
    S20
    6204ZZ
    8
    32/36
    EF25
    S25
    6205ZZ

    深圳市赛瑞德精工EF20轴承座 支撑座
    2、BK BK-TAC固定座轴承座、 BF系列支撑端轴承座
    BK系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    12/14/15
    BK10
    7000A
    212
    2
    14/15/16
    BK12
    7001A
    243
    3
    18/20
    BK15
    7002A
    279
    4
    20/25
    BK17
    7203A
    489
    5
    25/28
    BK20
    7004A
    538
    6
    32/36
    BK25
    7205A
    836
    7
    36/40
    BK30
    7206A
    1203
    8
    40/45
    BK35
    7207B
    1488
    9
    50
    BK40
    7208B
    1876
    10
    63
    BK50
    7210B
    2324

    深圳市赛瑞德精工BK20轴承座固定座
    BK-TAC高负荷系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    14/15/16
    BK12-TAC
    7602012
    1055
    2
    18/20
    BK15-TAC
    7602015
    1259
    3
    20/25
    BK17-TAC
    7602017
    1656
    4
    25/28
    BK20-TAC
    7602020
    1937
    5
    32/36
    BK25-TAC
    7602025
    2548
    6
    36/40
    BK30-TAC
    7602030
    3364
    7
    40/45
    BK35-TAC
    7602035
    4128
    8
    50
    BK40-TAC
    7602040
    5403
    9
    63
    BK50-TAC
    7602050
    6218

    深圳市赛瑞德精工BK20-TAC轴承座股东座
    BF系列支撑端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    卡簧型号
    轴承型号
    1
    12/14/15
    BF10
    S08
    608ZZ
    2
    14/15/16
    BF12
    S10
    6000ZZ
    3
    18/20
    BF15
    S15
    6002ZZ
    4
    20/25
    BF17
    S17
    6203ZZ
    5
    25/28
    BF20
    S20
    6004ZZ
    6
    25/28
    BF20H
    S20
    6004ZZ
    7
    32/36
    BF25
    S25
    6205ZZ
    8
    32/36
    BF25H
    S25
    6205ZZ
    9
    36/40
    BF30
    S30
    6206ZZ
    10
    40/45
    BF35
    S35
    6207ZZ
    11
    50
    BF40
    S40
    6208ZZ
    12
    63
    BF50
    S50
    6210ZZ

    深圳市赛瑞德精工BF20轴承座支撑座
    3、LK系列固定座轴承座、LF/LFA支撑座轴承座
    LK系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    8/10/12
    LK08
    708C
    52
    2
    12/14/15
    LK10
    7000A
    212
    3
    14/15/16
    LK12
    7001A
    243
    4
    18/20
    LK15
    7002A
    279

    深圳市赛瑞德精工LK15轴承座固定座
    LF系列支撑端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    卡簧型号
    轴承型号
    1
    8/10/12
    LF08
    S06
    606ZZ
    2
    12/14/15
    LF12
    S10
    6000ZZ
    3
    18/20
    LF15
    S15
    6002ZZ

    深圳市赛瑞德精工LF15轴承座支撑座
    LFA系列支撑端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    卡簧型号
    轴承型号
    1
    14/15/16
    LFA12
    R21
    6801ZZ
    2
    18/20
    LFA15
    R28
    6902ZZ
    3
    25/28
    LFA20
    R32
    6804ZZ
    4
    32/36
    LFA25
    R47
    6005ZZ

    深圳市赛瑞德精工LFA15轴承座支撑座
    4、AK系列固定座轴承座、AF支撑端轴承座
    AK系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    12/14/15
    AK10
    7000A
    212
    2
    14/15/16
    AK12
    7001A
    243
    3
    18/20
    AK15
    7002A
    279
    4
    25/28/32
    AK20
    7204A
    677
    5
    32/36
    AK25
    7205A
    836

    深圳市赛瑞德精工AK20轴承座固定座
    AF系列支撑端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    卡簧型号
    轴承型号
    1
    12/14/15
    AF10
    S08
    608ZZ
    2
    14/15/16
    AF12
    S10
    6000ZZ
    3
    18/20
    AF15
    S15
    6002ZZ
    4
    25/28/32
    AF20
    S20
    6204ZZ
    5
    32/36
    AF25
    S25
    6205ZZ

    深圳市赛瑞德精工AF15轴承座支撑座
    5、FK FK-TAC FKA圆形系列固定座轴承座、FF圆形支撑端支撑座
    FK系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    6/8
    FK05
    605ZZ
    轻
    2
    6/8/10
    FK06
    606ZZ
    轻
    3
    8/10/12
    FK08
    708C
    52
    4
    12/14/15
    FK10
    7000A
    212
    5
    14/15/16
    FK12
    7001A
    243
    6
    18/20
    FK15
    7002A
    279
    7
    20/25
    FK17
    7203A
    489
    8
    25/28
    FK20
    7204A
    677
    9
    32/36
    FK25
    7205A
    836
    10
    36/40
    FK30
    7206A
    1203

    深圳市赛瑞德精工FK25轴承座固定座
    FK-TAC高负荷系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    14/15/16
    FK12-TAC
    7602012
    1055
    2
    18/20
    FK15-TAC
    7602015
    1259
    3
    20/25
    FK17-TAC
    7602017
    1656
    4
    25/28
    FK20-TAC
    7602020
    1937
    5
    32/36
    FK25-TAC
    7602025
    2548
    6
    36/40
    FK30-TAC
    7602030
    3364

    深圳市赛瑞德精工FK25-TAC轴承座固定座
    FKA系列固定端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    6/8/10
    FKA06
    606ZZ
    轻
    2
    8/10/12
    FKA08
    708C
    52
    3
    12/14/15
    FKA10
    7000A
    212
    4
    14/15/16
    FKA12
    7001A
    243
    5
    18/20
    FKA15
    7002A
    279
    6
    18/20
    FKA15H
    7302A
    579
    7
    25/28/32
    FKA20L
    7004A
    538
    8
    25/28/32
    FKA20
    7204A
    677

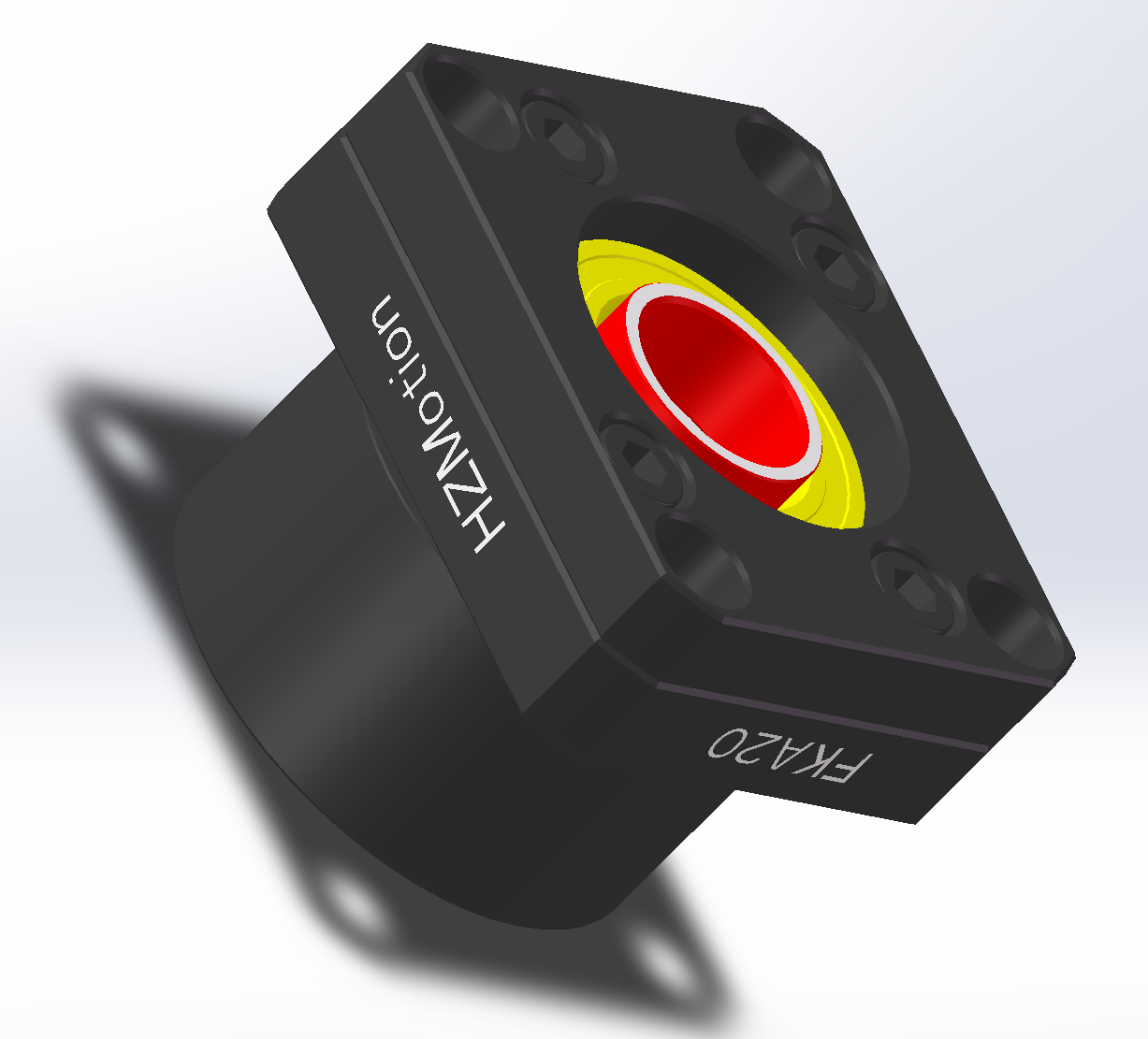

    深圳市赛瑞德精工FKA20轴承座固定座
    FF系列支撑端轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    卡簧型号
    轴承型号
    1
    8/10
    FF06
    S06
    606ZZ
    2
    12/14/15
    FF10
    S08
    608ZZ
    3
    14/15/16
    FF12
    S10
    6000ZZ
    4
    18/20
    FF15
    S15
    6002ZZ
    5
    20/25
    FF17
    S17
    6203ZZ
    6
    25/28/30
    FF20
    S20
    6204ZZ
    7
    30/32/36
    FF25
    S25
    6205ZZ
    8
    36/40
    FF30
    S30
    6206ZZ

    深圳市赛瑞德精工FF25轴承座支撑座
    5、WBK系列圆形高刚性高负荷固定端轴承座
    WBK系列固定端轴承规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    20/25
    WBK17DF
    17TAC47
    1808
    2
    25/28/30
    WBK20DF
    20TAC47
    1808
    3
    30/32/36
    WBK25DF
    25TAC62
    2752
    4
    30/32/36
    WBK25DFD
    25TAC62
    5539
    5
    30/32/36
    WBK25DFF
    25TAC62
    5539
    6
    36/40
    WBK30DF
    30TAC62
    2922
    7
    36/40
    WBK30DFD
    30TAC62
    5844
    8
    36/40
    WBK30DFF
    30TAC62
    5844
    9
    45
    WBK35DF
    35TAC72
    3398
    10
    45
    WBK35DFD
    35TAC72
    6769
    11
    45
    WBK35DFF
    35TAC72
    6769
    12
    50
    WBK40DF
    40TAC72
    3534
    13
    50
    WBK40DFD
    40TAC72
    7068
    14
    50
    WBK40DFF
    40TAC72
    7068

    深圳市赛瑞德精工WBK252DFD轴承座固定座
    6、FBSA系列圆形固定座高刚性高负荷轴承座，特别适合重载或金属切削机床、龙门机床等应用场合。
    FBSA系列轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    25/28
    FBSA204/DB
    7602020
    1937
    2
    25/28
    FBSA204/DF
    7602020
    1937
    3
    25/28
    FBSA204/QBC
    7602020
    3874
    4
    25/28
    FBSA204/QFC
    7602020
    3874
    5
    32/36
    FBSA205/DB
    7602025
    2548
    6
    32/36
    FBSA205/DF
    7602025
    2548
    7
    32/36
    FBSA205/QBC
    7602025
    5097
    8
    32/36
    FBSA205/QFC
    7602025
    5097
    9
    36/40
    FBSA206/DB
    7602030
    3364
    10
    36/40
    FBSA206/DF
    7602030
    3364
    11
    36/40
    FBSA206/QBC
    7602030
    6728
    12
    36/40
    FBSA206/QFC
    7602030
    6728
    13
    36/40
    FBSA206A/QBC
    7602030
    6728
    14
    36/40
    FBSA206A/QFC
    7602030
    6728
    15
    40/45
    FBSA207/DB
    7602035
    4128
    16
    40/45
    FBSA207/DF
    7602035
    4128
    17
    40/45
    FBSA207/QBC
    7602035
    8257
    18
    40/45
    FBSA207/QFC
    7602035
    8257
    19
    50
    FBSA208/DB
    7602040
    5403
    20
    50
    FBSA208/DF
    7602040
    5403
    21
    50
    FBSA208/QBC
    7602040
    10805
    22
    50
    FBSA208/QFC
    7602040
    10805
    23
    50
    FBSA208A/QBC
    7602040
    10805
    24
    50
    FBSA208A/QFC
    7602040
    10805
    25
    55
    FBSA209/DB
    7602045
    5657
    26
    55
    FBSA209/DF
    7602045
    5657
    27
    55
    FBSA209/QBC
    7602045
    11315
    28
    55
    FBSA209/QFC
    7602045
    11315
    29
    63
    FBSA210/DB
    7602050
    6218
    30
    63
    FBSA210/DF
    7602050
    6218
    31
    63
    FBSA210/QBC
    7602050
    12436
    32
    63
    FBSA210/QFC
    7602050
    12436
    33
    63
    FBSA210A/QBC
    7602050
    12436
    34
    63
    FBSA210A/QFC
    7602050
    12436
    35
    80
    FBSA212A/QBC
    7602060
    18654
    36
    80
    FBSA212A/QFC
    7602060
    18654

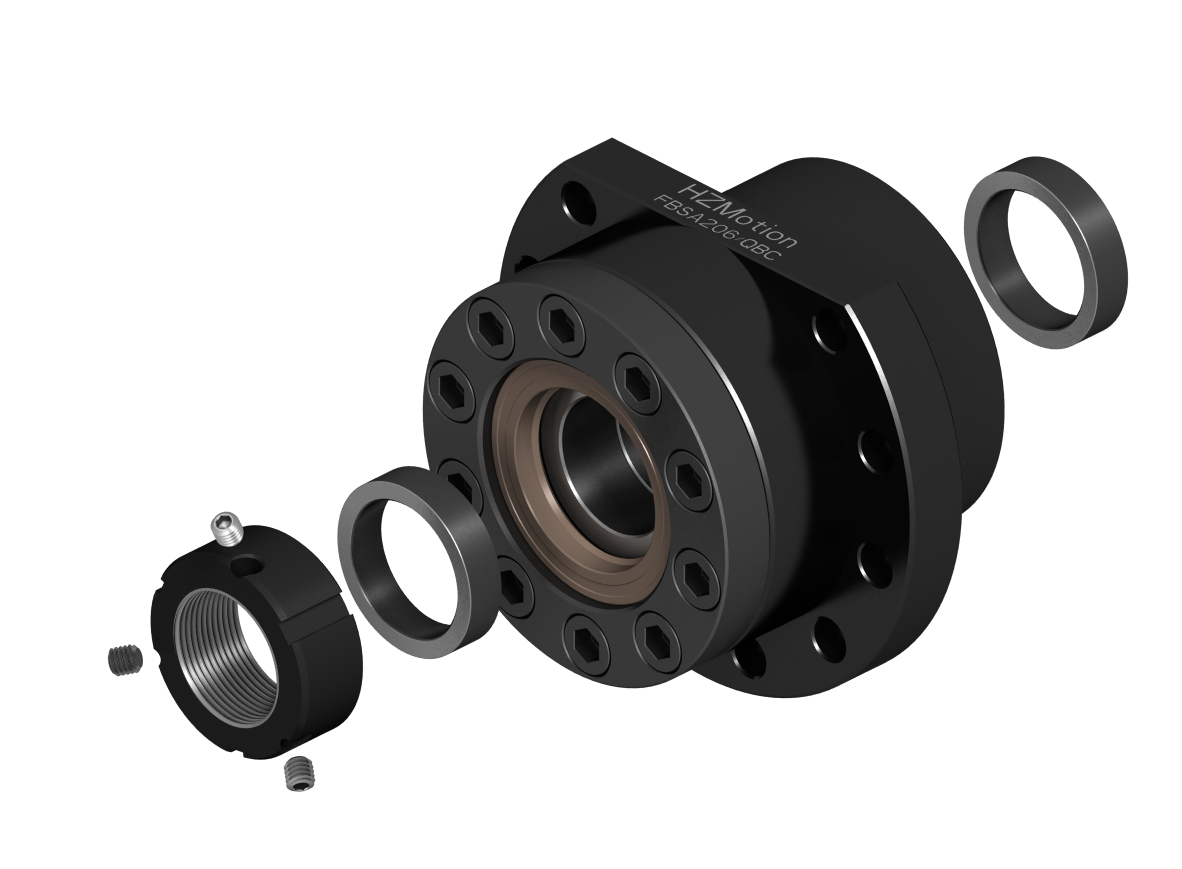

    深圳市赛瑞德精工FBSA206QBC轴承座固定座
    7、SBK SBK-U高刚性高负荷固定座轴承座
    SBK、SBK-U系列轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    30/32/36
    SBK25DF
    25TAC62
    2752
    SBK25DFD
    5539
    2
    36/40
    SBK30DF
    30TAC62
    2922
    SBK30DFD
    5844
    3
    45
    SBK35DF
    35TAC72
    3398
    SBK35DFD
    6796
    4
    50/63
    SBK40DF
    40TAC72
    3534
    SBK40DFD
    7068
    5
    30/32/36
    SBK25DF-U
    25TAC62
    2752
    SBK25DFD-U
    5539
    6
    36/40
    SBK30DF-U
    30TAC62
    2922
    SBK30DFD-U
    5844
    7
    45
    SBK35DF-U
    35TAC72
    3398
    SBK35DFD-U
    6796
    8
    50
    SBK40DF-U
    40TAC72
    3534
    SBK40DFD-U
    7068

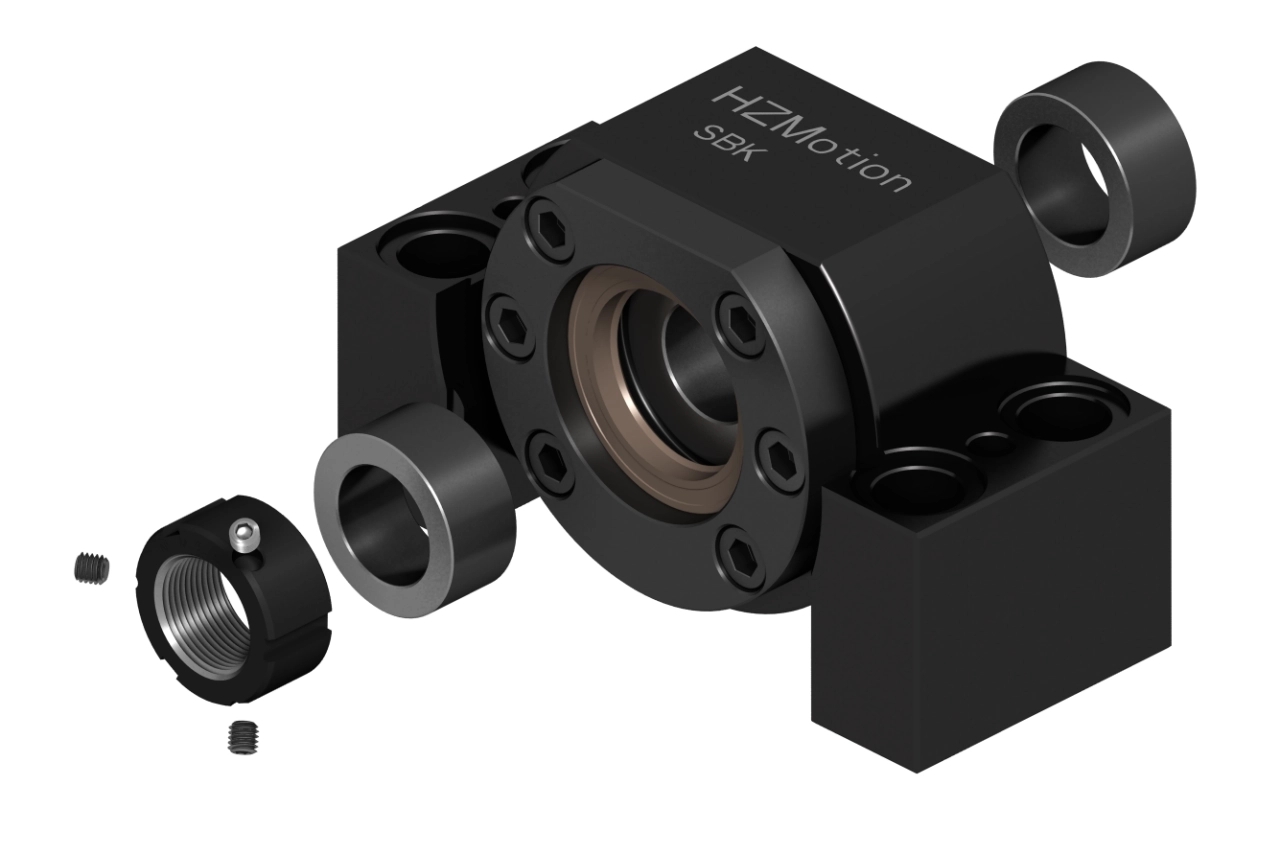

    深圳市赛瑞德精工SBK25DF轴承座固定座

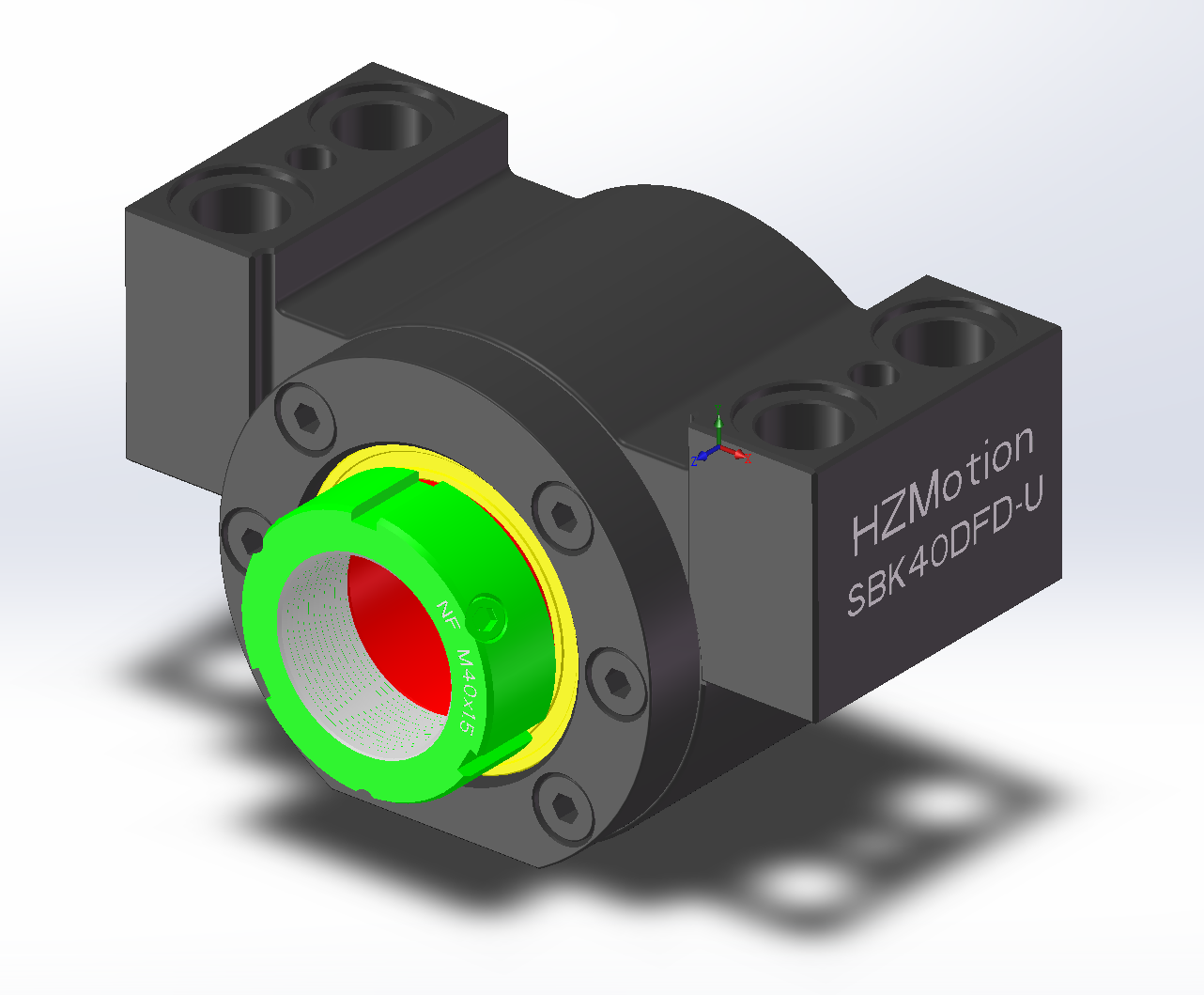

    深圳市赛瑞德精工SBK40DFD-U轴承座固定座
    8、MBK系列圆形固定座高刚性高负荷轴承座
    MBK系列轴承座规格型号表
    序号
    适配的滚珠丝杠公称直径范围mm
    规格型号
    轴承型号
    允许轴向负荷Kgf
    1
    18/20
    MBK15DF
    15TAC47
    1808
    2
    20/25
    MBK17DF
    17TAC47
    1808
    MBK17DFF
    3602
    3
    25/28/30
    MBK20DF
    20TAC47
    1808
    MBK20DFF
    3602

    深圳市赛瑞德精工MBK20DF轴承座固定座

    马达座

    深圳市赛瑞德精工机械技术有限公司专业生产的马达固定座，市场上又称马达座、电机座、马达支座、马达传动座等。其特点在于，马达法兰定位孔和轴承安装孔一体化加工，能保证滚珠丝杠（滚珠丝杆、梯形丝杠）、轴承、联轴器、马达座（电机）同轴。方便安装、保证丝杠和马达轴同心，节约装配时间。
    马达固定座分为A型、B型、C型、L型、H型和KK型六种类型。

    A型马达座

    A型马达固定座、马达座配合对应的轴承座，适合安装安装直径φ20和φ20以下的滚珠丝杠、行星丝杠、梯形丝杠、滚珠花健、旋转光轴，并和电机同轴联结，其承受轴向轴向载荷、定位、安装电机的作用。
    A型马达固定座规格型号表
    序号
    规格型号
    适配轴承座
    序号
    规格型号
    适配轴承座
    1
    M38A-FKA6/8-A
    FKA06
    13
    M60D-FKA20-A
    FKA20
    2
    M38A-FK10-A
    FK10
    14
    M60DP-FK10-A
    FK10
    3
    M38A-FK12-A
    FK12
    15
    M60DP-FK12-A
    FK12
    4
    M40B-FKA6/8-A
    FKA08
    16
    M60DP-FK15-A
    FK15
    5
    M40B-FK10-A
    FK10
    17
    M60DP-FKA20-A
    FKA20
    6
    M40B-FK12-A
    FK12
    18
    M80E-FK15-A
    FK15
    7
    M60C-FK10-A
    FK10
    19
    M80E-FKA20-A
    FKA20
    8
    M60C-FK12-A
    FK12
    20
    M80EP-FK15-A
    FK15
    9
    M60C-FK15-A
    FK15
    21
    M80EP-FKA20-A
    FKA20
    10
    M60D-FK10-A
    FK10
    22
    M85F-FK15-A
    FK15
    11
    M60D-FK12-A
    FK12
    23
    M85F-FKA20-A
    FKA20
    12
    M60D-FK15-A
    FK15

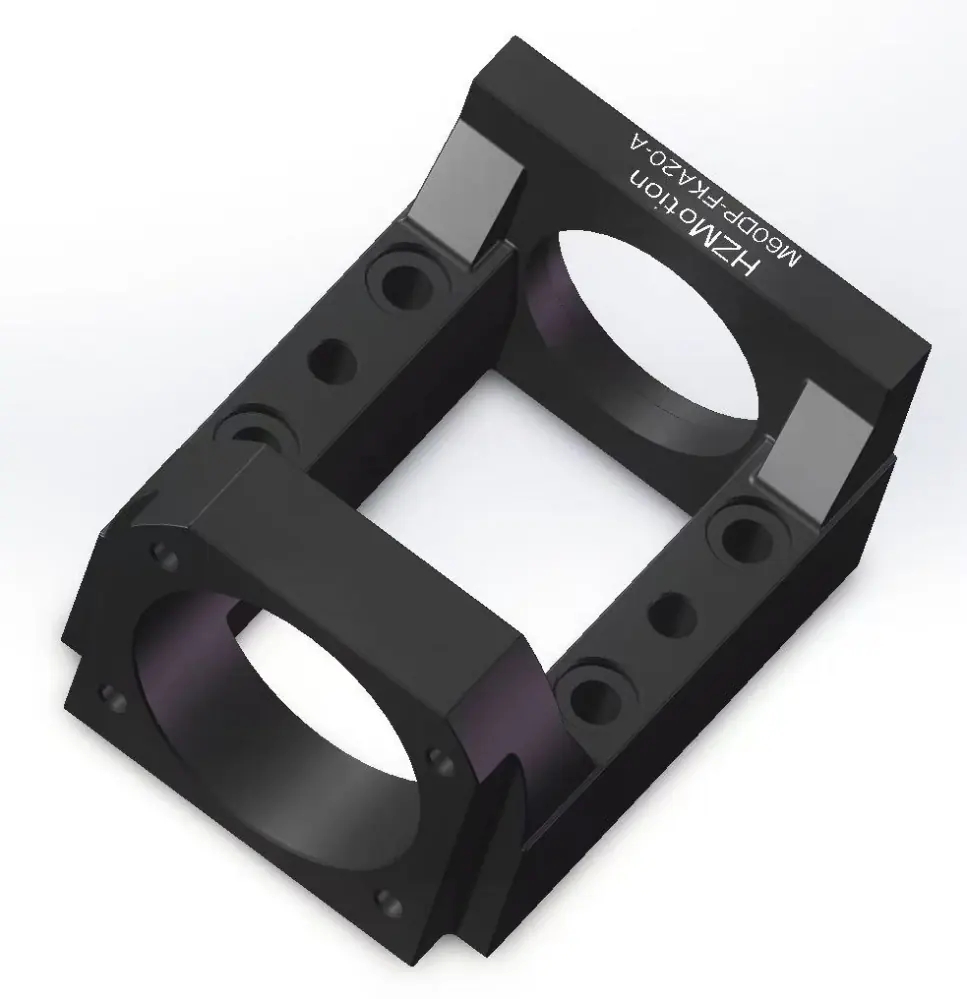

    深圳市赛瑞德精工 M60DP-FKA20-A 马达座

    B型马达座

    B型马达固定座、马达座配合对应的轴承座，适合安装安装直径φ15~φ30范围的滚珠丝杠、行星丝杠、梯形丝杠、滚珠花健、旋转光轴，并和电机同轴联结，其承受轴向轴向载荷、定位、安装电机的作用。
    B型马达座规格型号表
    序号
    规格型号
    适配轴承座
    序号
    规格型号
    适配轴承座
    1
    M116S-FK25-B
    FK25
    6
    M130G-FK25-B
    FK25
    2
    M130G-FK20-B
    FK20
    7
    M130G-FK25-L-B
    FK25
    3
    M130G-MBK15DF-B
    MBK15DF
    8
    M180H-WBK25DF-B
    WBK25DF
    4
    M130G-MBK17DF-B
    MBK17DF
    9
    M180H-WBK25DFD-B
    WBK25DFD
    5
    M130G-MBK20DF-B
    MBK20DF
    10
    M180H-WBK30DF-B
    WBK30DF

    深圳市赛瑞德精工 B型马达座 M130G-MBK15DF-B

    C型马达座

    C马达固定座、马达座，内置了成对的轴承，适配安装安装直径φ12~φ40范围的滚珠丝杠、行星丝杠、梯形丝杠、滚珠花健、旋转光轴，并确保和电机同轴联结，其承受轴向轴向载荷、定位、安装电机的作用，适合各种工具机床采用，如五轴联动加工中心、3C设备、激光切割机、龙门机床、数控折弯机、数控剪板机等等设备。
    C型马固定座规格型号表
    序号
    规格型号
    轴承型号
    序号
    规格型号
    轴承型号
    1
    M60D-BK12-C
    7001A
    30
    M100YP-SBK25-C
    25TAC62
    2
    M60DP-BK12-C
    7001A
    31
    M100Y-SBK25D-C
    25TAC62
    3
    M60D-BK15-C
    7002A
    32
    M100YP-SBK25D-C
    25TAC62
    4
    M60DP-BK15-C
    7002A
    33
    M100Y-SBK30-C
    30TAC62
    5
    M60D-EK12-C
    7001A
    34
    M100YP-SBK30-C
    30TAC62
    6
    M60DP-EK12-C
    7001A
    35
    M100Y-SBK30D-C
    30TAC62
    7
    M60D-EK15-C
    7002A
    36
    M100YP-SBK30D-C
    30TAC62
    8
    M60DP-EK15-C
    7002A
    37
    M116S-AK20-C
    20TAC47
    9
    M80E-AK15-C
    7302A
    38
    M116S-EK20-C
    7204A
    10
    M80EP-AK15-C
    7302A
    39
    M116S-BK30-C
    7206A
    11
    M80E-AK20-C
    7004A
    40
    M116S-SBK25-C
    25TAC62
    12
    M80EP-AK20-C
    7004A
    41
    M116S-SBK25D-C
    25TAC62
    13
    M80E-BK15-C
    7002A
    42
    M116S-SBK30-C
    30TAC62
    14
    M80EP-BK15-C
    7002A
    43
    M116S-SBK30D-C
    30TAC62
    15
    M80E-EK15-C
    7002A
    44
    M130G-AK20-C
    20TAC47
    16
    M80EP-EK15-C
    7002A
    45
    M130G-EK20-C
    7204A
    17
    M90X-AK15-C
    15TAC47
    46
    M130G-BK30-C
    7206A
    18
    M90X-AK20-C
    20TAC47
    47
    M130G-SBK25-C
    25TAC62
    19
    M90X-EK20-C
    7204A
    48
    M130G-SBK25D-C
    25TAC62
    20
    M90X-BK25-C
    7205A
    49
    M130G-SBK30-C
    30TAC62
    21
    M100Y-AK20-C
    20TAC47
    50
    M130G-SBK30D-C
    30TAC62
    22
    M100YP-AK20-C
    20TAC47
    51
    M165G-SBK35D-C
    35TAC72
    23
    M100Y-EK20-C
    7204A
    52
    M165S-SBK35D-C
    35TAC72
    24
    M100YP-EK20-C
    7204A
    53
    M165Y-SBK35D-C
    35TAC72
    25
    M100Y-BK25-C
    7205A
    54
    M165YP-SBK35D-C
    35TAC72
    26
    M100YP-BK25-C
    7205A
    55
    M165G-SBK40D-C
    40TAC72
    27
    M100Y-BK30-C
    7206A
    56
    M165S-SBK40D-C
    40TAC72
    28
    M100YP-BK30-C
    7206A
    57
    M165Y-SBK40D-C
    40TAC72
    29
    M100Y-SBK25-C
    25TAC62
    58
    M165YP-SBK40D-C
    40TAC72

    深圳市赛瑞德精工C型马达座 M60DP-BK12-C

    H型马达座

    H型马达固定座、马达座配合FK15轴承座，适合安装安装直径φ15的滚珠丝杠、梯形丝杠、滚珠花健、旋转光轴，并和电机同轴联结，其承受轴向轴向载荷、定位、安装电机的作用，适合饰品加工机床用。
    H型马达固定座规格型号表
    序号
    规格型号
    适配轴承座
    序号
    规格型号
    适配轴承座
    1
    M60D-FK15-H
    FK15
    3
    M80E-FK15-H
    FK15
    2
    M60DP-FK15-H
    FK15-TAC
    4
    M80EP-FK15-H
    FK15

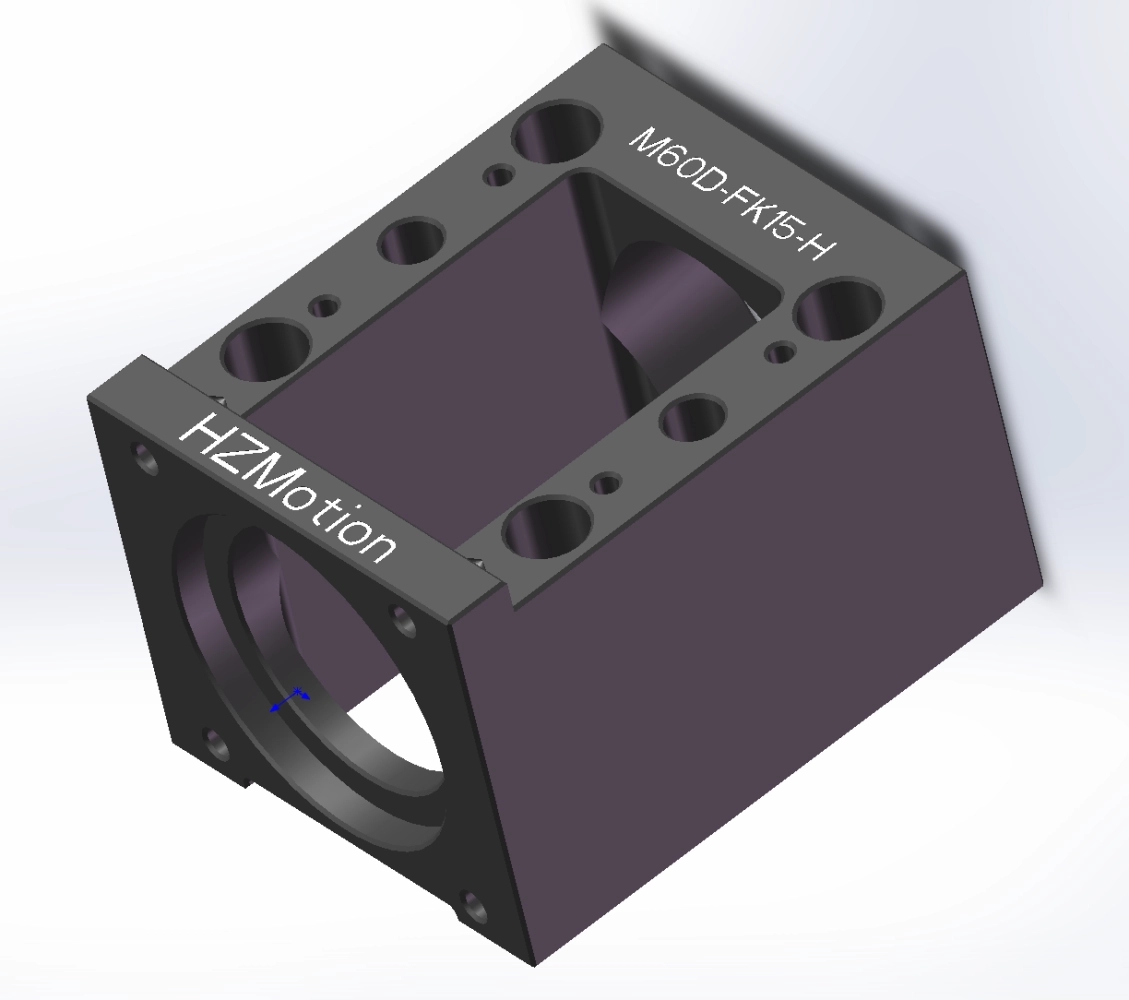

    深圳市赛瑞德精工H型马达座M60D-FK15-H

    L型马达座

    L型马达固定座、马达座配合对应的轴承座，适合安装安装直径φ20和φ20以下的滚珠丝杠、行星丝杠、梯形丝杠、滚珠花健、旋转光轴，并和电机同轴联结，其承受轴向轴向载荷、定位、安装电机的作用，特点是中心高比较低。
    L型马达固定座规格型号表
    序号
    规格型号
    适配轴承座
    序号
    规格型号
    适配轴承座
    1
    M38A-FKA6/8-L
    FKA06 FKA08
    10
    M60DP-FKA10/12-L
    FKA10 FKA12
    2
    M38A-FKA10/12-L
    FKA10 FKA12
    11
    M60DP-FKA15-L
    FKA15
    3
    M40B-FKA6/8-L
    FKA06 FKA08
    12
    M60DP-FKA20-L
    FKA20
    4
    M40B-FKA10/12-L
    FKA10 FKA12
    13
    M80E-FKA15-L
    FKA15
    5
    M60C-FKA10/12-L
    FKA10 FKA12
    14
    M80E-FKA20-L
    FKA20
    6
    M60C-FKA15-L
    FKA15
    15
    M80EP-FKA15-L
    FKA15
    7
    M60D-FKA10/12-L
    FKA10 FKA12
    16
    M80EP-FKA20-L
    FKA20
    8
    M60D-FKA15-L
    FKA15
    17
    M85F-FKA15-L
    FKA15
    9
    M60D-FKA20-L
    FKA20
    18
    M85F-FKA20-L
    FKA20

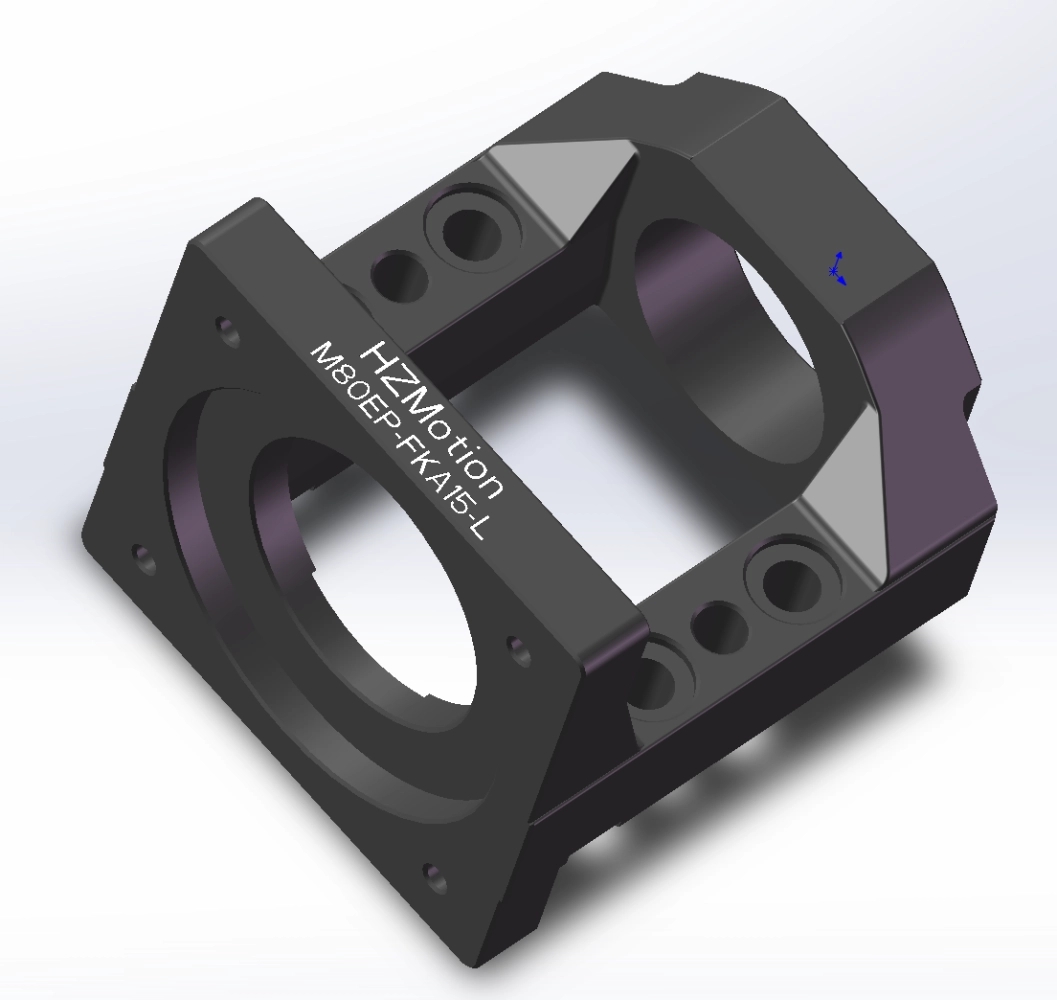

    深圳市赛瑞德精工L型马达座M80EP-FKA15-L

    KK马达座

    KK马达座、马达固定座，是KK模组上的马达座，也适合工作台用。
    KK型马达固定座规格型号表
    序号
    规格型号
    适配轴承座
    序号
    规格型号
    适配轴承座
    1
    KK40-FK05-F0
    FK05
    5
    KK86-FK10-F0
    FK10
    2
    KK50-FK06-F 0
    FK06
    6
    KK86D-FK12-F0
    FK12
    3
    KK60-FK08-F0
    FK08
    7
    KK100-FK15-F0
    FK15
    4
    KK60D-FK10-F0
    FK08
    8
    KK130-FK17-F0
    FK17

    深圳市赛瑞德精工KK型马达座KK86D-FK10

    直线模组

    直线模组，也称为线性模组、单轴工业机器人模组。
    深圳市赛瑞德精工机械技术有限公司生产制造的直线模组有：TKA TKB HKK TKK TKR TKS型等

    TKA直线模组

    TKA型滚珠丝杠型直线模组由上银重载直线导轨、台湾TBI滚珠丝杠和高刚性铝基座组成，产品和HIWIN、Toyota、IAI等通用。
    TKA型滚珠丝杠型直线模组按基座宽度分为TKA90、TKA100、TKA120、TKA136、TKA170、TKA200。
    TKA型滚珠丝杠型直线模组按精度分为普通级和精密级，普通级重复定位精度±0.02mm,精密级重复定位精度±0.005毫米。
    TKA型滚珠丝杠型直线模组按电机的接入方式分为直联外置F0、直联内置FI、转左FL、转右FR、转下FD。
    TKA型模组的基座和护板表面采用银色氧化处理。
    TKA型滚珠丝杠型直线模组按防护方式分为护盖型防护、风琴罩防护。广泛应在自动化行业中的各个领域。
    TTKA90-F0系列直线模组规格型号表
    电机直联外置
    电机内置
    电机转左
    电机转右
    电机转下
    TKA9005C-50A1-F0




    TKA9005C-100A1-F0




    TKA9005C-150A1-F0




    TKA9005C-200A1-F0




    TKA9005C-250A1-F0




    TKA9005C-300A1-F0




    TKA9005C-350A1-F0




    TKA9005C-400A1-F0




    TKA9005C-450A1-F0




    TKA9005C-500A1-F0




    TKA9005C-550A1-F0




    TKA9005C-600A1-F0




    TKA9010C-50A1-F0




    TKA9010C-100A1-F0




    TKA9010C-150A1-F0




    TKA9010C-200A1-F0




    TKA9010C-250A1-F0




    TKA9010C-300A1-F0




    TKA9010C-350A1-F0




    TKA9010C-400A1-F0




    TKA9010C-450A1-F0




    TKA9010C-500A1-F0




    TKA9010C-550A1-F0




    TKA9010C-600A1-F0




    TKA100-F0电机直联外置系列直线模组规格型号
    型号
    电机内置
    电机转左
    电机转右
    电机转下
    TKA10005C-100A1-F0
    TKA10005C-100A1-FI
    TKA10005C-100A1-FL
    TKA10005C-100A1-FR
    TKA10005C-100A1-FD
    TKA10010C-100A1-F0
    TKA10010C-100A1-FI
    TKA10010C-100A1-FL
    TKA10010C-100A1-FR
    TKA10010C-100A1-FD
    TKA10020C-100A1-F0
    TKA10020C-100A1-FI
    TKA10020C-100A1-FL
    TKA10020C-100A1-FR
    TKA10020C-100A1-FD
    TKA10005C-150A1-F0
    TKA10005C-150A1-FI
    TKA10005C-150A1-FL
    TKA10005C-150A1-FR
    TKA10005C-150A1-FD
    TKA10010C-150A1-F0
    TKA10010C-150A1-FI
    TKA10010C-150A1-FL
    TKA10010C-150A1-FR
    TKA10010C-150A1-FD
    TKA10020C-150A1-F0
    TKA10020C-150A1-FI
    TKA10020C-150A1-FL
    TKA10020C-150A1-FR
    TKA10020C-150A1-FD
    TKA10005C-200A1-F0
    TKA10005C-200A1-FI
    TKA10005C-200A1-FL
    TKA10005C-200A1-FR
    TKA10005C-200A1-FD
    TKA10010C-200A1-F0
    TKA10010C-200A1-FI
    TKA10010C-200A1-FL
    TKA10010C-200A1-FR
    TKA10010C-200A1-FD
    TKA10020C-200A1-F0
    TKA10020C-200A1-FI
    TKA10020C-200A1-FL
    TKA10020C-200A1-FR
    TKA10020C-200A1-FD
    TKA10005C-250A1-F0
    TKA10005C-250A1-FI
    TKA10005C-250A1-FL
    TKA10005C-250A1-FR
    TKA10005C-250A1-FD
    TKA10010C-250A1-F0
    TKA10010C-250A1-FI
    TKA10010C-250A1-FL
    TKA10010C-250A1-FR
    TKA10010C-250A1-FD
    TKA10020C-250A1-F0
    TKA10020C-250A1-FI
    TKA10020C-250A1-FL
    TKA10020C-250A1-FR
    TKA10020C-250A1-FD
    TKA10005C-300A1-F0
    TKA10005C-300A1-FI
    TKA10005C-300A1-FL
    TKA10005C-300A1-FR
    TKA10005C-300A1-FD
    TKA10010C-300A1-F0
    TKA10010C-300A1-FI
    TKA10010C-300A1-FL
    TKA10010C-300A1-FR
    TKA10010C-300A1-FD
    TKA10020C-300A1-F0
    TKA10020C-300A1-FI
    TKA10020C-300A1-FL
    TKA10020C-300A1-FR
    TKA10020C-300A1-FD
    TKA10005C-350A1-F0
    TKA10005C-350A1-FI
    TKA10005C-350A1-FL
    TKA10005C-350A1-FR
    TKA10005C-350A1-FD
    TKA10010C-350A1-F0
    TKA10010C-350A1-FI
    TKA10010C-350A1-FL
    TKA10010C-350A1-FR
    TKA10010C-350A1-FD
    TKA10020C-350A1-F0
    TKA10020C-350A1-FI
    TKA10020C-350A1-FL
    TKA10020C-350A1-FR
    TKA10020C-350A1-FD
    TKA10005C-400A1-F0
    TKA10005C-400A1-FI
    TKA10005C-400A1-FL
    TKA10005C-400A1-FR
    TKA10005C-400A1-FD
    TKA10010C-400A1-F0
    TKA10010C-400A1-FI
    TKA10010C-400A1-FL
    TKA10010C-400A1-FR
    TKA10010C-400A1-FD
    TKA10020C-400A1-F0
    TKA10020C-400A1-FI
    TKA10020C-400A1-FL
    TKA10020C-400A1-FR
    TKA10020C-400A1-FD
    TKA10005C-450A1-F0
    TKA10005C-450A1-FI
    TKA10005C-450A1-FL
    TKA10005C-450A1-FR
    TKA10005C-450A1-FD
    TKA10010C-450A1-F0
    TKA10010C-450A1-FI
    TKA10010C-450A1-FL
    TKA10010C-450A1-FR
    TKA10010C-450A1-FD
    TKA10020C-450A1-F0
    TKA10020C-450A1-FI
    TKA10020C-450A1-FL
    TKA10020C-450A1-FR
    TKA10020C-450A1-FD
    TKA10005C-500A1-F0
    TKA10005C-500A1-FI
    TKA10005C-500A1-FL
    TKA10005C-500A1-FR
    TKA10005C-500A1-FD
    TKA10010C-500A1-F0
    TKA10010C-500A1-FI
    TKA10010C-500A1-FL
    TKA10010C-500A1-FR
    TKA10010C-500A1-FD
    TKA10020C-500A1-F0
    TKA10020C-500A1-FI
    TKA10020C-500A1-FL
    TKA10020C-500A1-FR
    TKA10020C-500A1-FD
    TKA10005C-550A1-F0
    TKA10005C-550A1-FI
    TKA10005C-550A1-FL
    TKA10005C-550A1-FR
    TKA10005C-550A1-FD
    TKA10010C-550A1-F0
    TKA10010C-550A1-FI
    TKA10010C-550A1-FL
    TKA10010C-550A1-FR
    TKA10010C-550A1-FD
    TKA10020C-550A1-F0
    TKA10020C-550A1-FI
    TKA10020C-550A1-FL
    TKA10020C-550A1-FR
    TKA10020C-550A1-FD
    TKA10005C-600A1-F0
    TKA10005C-600A1-FI
    TKA10005C-600A1-FL
    TKA10005C-600A1-FR
    TKA10005C-600A1-FD
    TKA10010C-600A1-F0
    TKA10010C-600A1-FI
    TKA10010C-600A1-FL
    TKA10010C-600A1-FR
    TKA10010C-600A1-FD
    TKA10020C-600A1-F0
    TKA10020C-600A1-FI
    TKA10020C-600A1-FL
    TKA10020C-600A1-FR
    TKA10020C-600A1-FD
    TKA10005C-650A1-F0
    TKA10005C-650A1-FI
    TKA10005C-650A1-FL
    TKA10005C-650A1-FR
    TKA10005C-650A1-FD
    TKA10010C-650A1-F0
    TKA10010C-650A1-FI
    TKA10010C-650A1-FL
    TKA10010C-650A1-FR
    TKA10010C-650A1-FD
    TKA10020C-650A1-F0
    TKA10020C-650A1-FI
    TKA10020C-650A1-FL
    TKA10020C-650A1-FR
    TKA10020C-650A1-FD
    TKA10005C-700A1-F0
    TKA10005C-700A1-FI
    TKA10005C-700A1-FL
    TKA10005C-700A1-FR
    TKA10005C-700A1-FD
    TKA10010C-700A1-F0
    TKA10010C-700A1-FI
    TKA10010C-700A1-FL
    TKA10010C-700A1-FR
    TKA10010C-700A1-FD
    TKA10020C-700A1-F0
    TKA10020C-700A1-FI
    TKA10020C-700A1-FL
    TKA10020C-700A1-FR
    TKA10020C-700A1-FD
    TKA10005C-750A1-F0
    TKA10005C-750A1-FI
    TKA10005C-750A1-FL
    TKA10005C-750A1-FR
    TKA10005C-750A1-FD
    TKA10010C-750A1-F0
    TKA10010C-750A1-FI
    TKA10010C-750A1-FL
    TKA10010C-750A1-FR
    TKA10010C-750A1-FD
    TKA10020C-750A1-F0
    TKA10020C-750A1-FI
    TKA10020C-750A1-FL
    TKA10020C-750A1-FR
    TKA10020C-750A1-FD
    TKA10005C-800A1-F0
    TKA10005C-800A1-FI
    TKA10005C-800A1-FL
    TKA10005C-800A1-FR
    TKA10005C-800A1-FD
    TKA10010C-800A1-F0
    TKA10010C-800A1-FI
    TKA10010C-800A1-FL
    TKA10010C-800A1-FR
    TKA10010C-800A1-FD
    TKA10020C-800A1-F0
    TKA10020C-800A1-FI
    TKA10020C-800A1-FL
    TKA10020C-800A1-FR
    TKA10020C-800A1-FD
    TKA10005C-850A1-F0
    TKA10005C-850A1-FI
    TKA10005C-850A1-FL
    TKA10005C-850A1-FR
    TKA10005C-850A1-FD
    TKA10010C-850A1-F0
    TKA10010C-850A1-FI
    TKA10010C-850A1-FL
    TKA10010C-850A1-FR
    TKA10010C-850A1-FD
    TKA10020C-850A1-F0
    TKA10020C-850A1-FI
    TKA10020C-850A1-FL
    TKA10020C-850A1-FR
    TKA10020C-850A1-FD
    TKA10005C-900A1-F0
    TKA10005C-900A1-FI
    TKA10005C-900A1-FL
    TKA10005C-900A1-FR
    TKA10005C-900A1-FD
    TKA10010C-900A1-F0
    TKA10010C-900A1-FI
    TKA10010C-900A1-FL
    TKA10010C-900A1-FR
    TKA10010C-900A1-FD
    TKA10020C-900A1-F0
    TKA10020C-900A1-FI
    TKA10020C-900A1-FL
    TKA10020C-900A1-FR
    TKA10020C-900A1-FD
    TKA10005C-950A1-F0
    TKA10005C-950A1-FI
    TKA10005C-950A1-FL
    TKA10005C-950A1-FR
    TKA10005C-950A1-FD
    TKA10010C-950A1-F0
    TKA10010C-950A1-FI
    TKA10010C-950A1-FL
    TKA10010C-950A1-FR
    TKA10010C-950A1-FD
    TKA10020C-950A1-F0
    TKA10020C-950A1-FI
    TKA10020C-950A1-FL
    TKA10020C-950A1-FR
    TKA10020C-950A1-FD
    TKA10005C-1000A1-F0
    TKA10005C-1000A1-FI
    TKA10005C-1000A1-FL
    TKA10005C-1000A1-FR
    TKA10005C-1000A1-FD
    TKA10010C-1000A1-F0
    TKA10010C-1000A1-FI
    TKA10010C-1000A1-FL
    TKA10010C-1000A1-FR
    TKA10010C-1000A1-FD
    TKA10020C-1000A1-F0
    TKA10020C-1000A1-FI
    TKA10020C-1000A1-FL
    TKA10020C-1000A1-FR
    TKA10020C-1000A1-FD
    TKA10005C-1050A1-F0
    TKA10005C-1050A1-FI
    TKA10005C-1050A1-FL
    TKA10005C-1050A1-FR
    TKA10005C-1050A1-FD
    TKA10010C-1050A1-F0
    TKA10010C-1050A1-FI
    TKA10010C-1050A1-FL
    TKA10010C-1050A1-FR
    TKA10010C-1050A1-FD
    TKA10020C-1050A1-F0
    TKA10020C-1050A1-FI
    TKA10020C-1050A1-FL
    TKA10020C-1050A1-FR
    TKA10020C-1050A1-FD
    TKA120系列直线模组规格型号
    电机外置直联
    电机内置
    电机转左
    电机转右
    电机转下
    TKA12005C-100A1-F0
    TKA12005C-100A1-FI
    TKA12005C-100A1-FL
    TKA12005C-100A1-FR
    TKA12005C-100A1-FD
    TKA12010C-100A1-F0
    TKA12010C-100A1-FI
    TKA12010C-100A1-FL
    TKA12010C-100A1-FR
    TKA12010C-100A1-FD
    TKA12020C-100A1-F0
    TKA12020C-100A1-F0
    TKA12020C-100A1-F0
    TKA12020C-100A1-F0
    TKA12020C-100A1-F0
    TKA12005C-100A1-F0含义：120:模组基座的宽度120mm，05:滚珠丝杠的导程5mm,100:有效行程100mm
    标准行程有：150、200、250、300、350、400、450、500、550、600、650、700、750、800、850、900、950、1000、1050
    TKA136系列直线模组规格型号
    电机外置直联
    电机内置
    电机转左
    电机转右
    电机转下
    TKA13605C-100A1-F0
    TKA13605C-100A1-FI
    TKA13605C-100A1-FL
    TKA13605C-100A1-FR
    TKA13605C-100A1-FD
    TKA13610C-100A1-F0
    TKA13610C-100A1-FI
    TKA13610C-100A1-FL
    TKA13610C-100A1-FR
    TKA13610C-100A1-FD
    TKA13620C-100A1-F0
    TKA13620C-100A1-FI
    TKA13620C-100A1-FL
    TKA13620C-100A1-FR
    TKA13620C-100A1-FD
    TKA13605C-100A1-F0含义：136:模组基座的宽度120mm，05:滚珠丝杠的导程5mm,100:有效行程100mm
    标准行程有：150、200、250、300、350、400、450、500、550、600、650、700、750、800、850、900、950、1000、1050
    TKA170系列直线模组规格型号表
    电机外置直联
    电机内置
    电机转左
    电机转右
    电机转下
    TKA17005C-150A1-F0
    TKA17005C-150A1-FI
    TKA17005C-150A1-FL
    TKA17005C-100A1-FR
    TKA17005C-150A1-FD
    TKA17010C-150A1-F0
    TKA17010C-150A1-FI
    TKA17010C-150A1-FL
    TKA17010C-100A1-FR
    TKA17010C-150A1-FD
    TKA17020C-150A1-F0
    TKA17020C-150A1-FI
    TKA17020C-150A1-FL
    TKA17020C-100A1-FR
    TKA17020C-150A1-FD
    TKA17005C-150A1-F0含义：170:模组基座的宽度168mm，05:滚珠丝杠的导程5mm,150:有效行程150mm
    标准行程有：150、200、250、300、350、400、450、500、550、600、650、700、750、800、850、900、950、1000、1050、1100、1150、1200、1250
    TKA200系列直线模组规格型号表
    电机直联外置
    电机内置
    电机转左
    电机转右
    电机转下
    TKA20005C-150A1-F0
    TKA20005C-150A1-FI
    TKA20005C-150A1-FL
    TKA20005C-150A1-FR
    TKA20005C-150A1-FD
    TKA20010C-150A1-F0
    TKA20010C-150A1-FI
    TKA20010C-150A1-FL
    TKA20010C-150A1-FR
    TKA20010C-150A1-FD
    TKA20020C-150A1-F0
    TKA20020C-150A1-FI
    TKA20020C-150A1-FL
    TKA20020C-150A1-FR
    TKA20020C-150A1-FD
    TKA20005C-150A1-F0含义：200:模组基座的宽度200mm，05:滚珠丝杠的导程5mm,150:有效行程150mm
    标准行程有：150、200、250、300、350、400、450、500、550、600、650、700、750、800、850、900、950、1000、1050、1100、1150、1200、1250

    HKK直线模组

    其重要特点是和KK型模组安装尺寸相同，但配备了钢基座、重载直线导轨、精密滚珠丝杠、迷宫型密封，使其具有尺寸小、承载大、刚性高、密封性能好、定位精度高的特点，广泛使用在连续工作、高节拍的自动化工作环境。
    按精度分为普通级和精密级，普通级重复定位精度±0.01mm,精密级重7.78复定位精度±0.003毫米。
    按基座宽度和丝杠导程分为HKK4001、HKK5002、HKK6005、HKK6010、HKK60D05P、HKK60D10、HKK8610、HKK8620、HKK86D10 、HKK86D20、HKK10020、HKK13025。

    TKK直线模组

    配备了铝合金基座、不锈钢直线导轨，精密滚珠丝杠，使其具有尺寸小、重量轻、刚性高、性能好、定位精度高的特点，和国际品牌安装尺寸一致，广泛使用自动化工行业。
    按精度分为普通级和精密级，普通级重复定位精度±0.01mm,精密级重复定位精度±0.003毫米。
    按基座宽度和丝杠导程分为TKK5002、TKK6005、TKK6010、TKK60D05、TKK60D10、TKK8610、TKK8620、TKK86D10 、TKK86D20、TKK10020、TKK13025。

    TKR直线模组

    TKR型同步带直线模组由滚轮直线导轨、同步带、标准铝型材组成，经济型好，适合高速运动。
    TKR型同步带直线模组按基座的宽度分为TKR40、TKR60、TKR80、TKR100，对应导程依次为84、120、 150、180毫米

    TKB直线模组

    TKB型同步带直线模组是将TKA型滚珠丝杠直线模组中滚珠丝杠更换了时规皮带，其他与TKA型直线模组完全一致。按基座的宽度分为：TKB9072、TKB10084、TKB120100、TKB136120、TKB170120、TKB200100。
    TKB型同步带直线模组重复定位精度为±0.1毫米，最高运行速度2米/秒，最大行程3700毫米，在自动化行业广泛应用。

    TKS直线模组

    TKS系列全密封直线模组，包含TKS全密封式滚珠丝杠模组和TKS口B系列全密封同步带直线模组，适合对环境恶劣的场合。同时，这些模组重量轻、刚性好、可以承受多向载荷。
    按基座的宽度分为TKS90、TKS100、TKS120、TKS136、TKS170、TKS200以及TKS90B、TKS100B、TKBS120B、TKS136B、TKS170B、TKS200B。这些模组的尺寸和同型号的TKA和TKB尺寸相同。

    直线导轨


    微型直线导轨

    不锈钢微型直线导轨具有尺寸下、摩擦力小、运行灵活顺畅、刚性高、承载大、耐腐蚀等的特点，广泛应用于自动化设备、医疗设备、实验仪器、数控绣花机、卡爪等等机构或设备上。精度分为精密级、高级和普通级三个精度等级。
    规格范围2~20毫米，品牌cpc HIWIN，关键尺寸如下：
    微型直线导轨的关键尺寸表
    型号
    2
    3
    5
    7
    9
    12
    15
    20
    标宽导轨宽度mm
    2
    3
    5
    7
    9
    12
    15
    20
    标宽组合高度mm
    3.2
    4
    6
    8
    10
    13
    16
    20
    宽型导轨宽度mm
    4
    6
    10
    14
    18
    24
    42

    宽型组合高度mm
    4
    4.5
    6.5
    9
    12
    14
    16

    cpc品牌品牌型号为：
    标宽导轨标长滑块：MRU2MN.MRU3MN.MR5MN.MR7MN.MR9MN.MR12MN.MR15MN.
    标宽导轨加长滑块：MRU2ML.MRU3ML.MR5ML.MR7ML.MR9ML.MR12ML.MR15ML.
    加宽导轨标长滑块：MR2WN.MR3WN.MR5WN.MR7WN.MR9WN.MR12WN.MR15WN.
    加宽导轨加长滑块：MR2WL.MR3WL.MR5WL.MR7WL.MR9WL.MR12WL.MR15WL.
    HIWIN品牌型号为：
    标宽导轨标长滑块：MGN2C.MGN3C.MGN5C.MGN7C.MGN9C.MGN12C.MGN15C.
    标宽导轨加长滑块：MGN2H.MGN3H.MGN5H.MGN7H.MGN9H.MGN12H.MGN15H.
    加宽导轨标长滑块：MGW2C.MGW3C.MGW5C.MGW7C.MGW9C.MGW12C.MGW15C.
    加宽导轨加长滑块：MGW2H.MGW3H.MGW5H.MGW7H.MGW9H.MGW12H.MGW15H.
    微型直线导轨的精度分为精密级、高级和普通级，按材质分为不锈钢材质和合金钢材质。
    微型直线导轨广泛

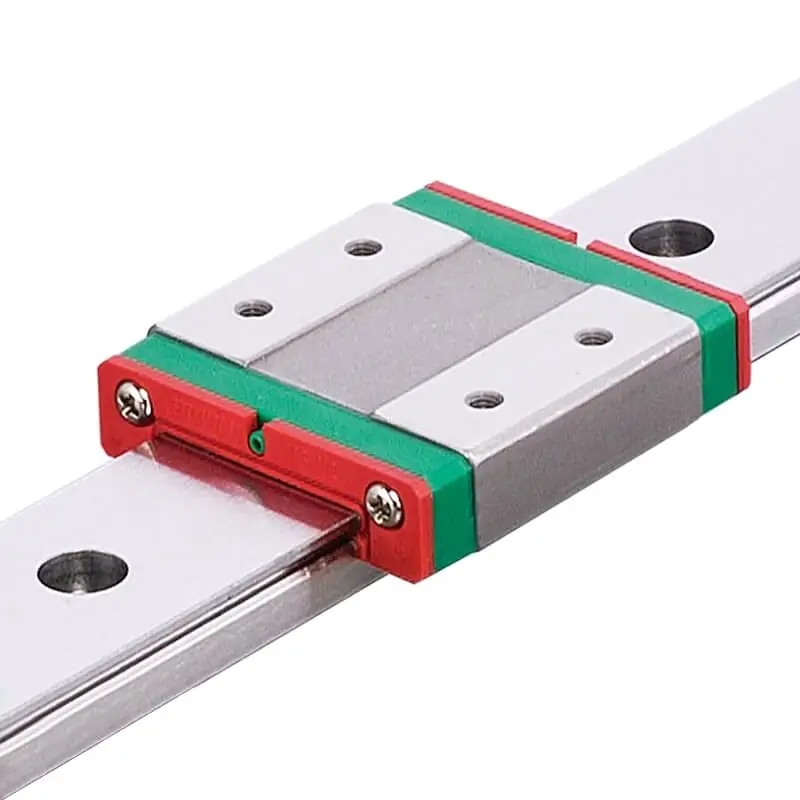

    深圳市赛瑞德精工MGN、MGW系列直线导轨

    重载直线导轨

    1、低组装滚珠直线导轨副
    低组装滚珠直线导轨副适用于工业自动化行业，如各类机械手设备广泛使用。
    低组装滚珠直线导轨副精度等级分为：普通级、高级、精密级、超精密级、超高精密级五个精度等级。
    低组装滚珠直线导轨副关键尺寸如下：
    低组装滚珠直线导轨副的关键尺寸表
    规格
    15
    20
    25
    30
    35
    配窄型滑块时组合高度mm
    24
    28
    33
    42
    48
    配宽型滑块时组合高度mm
    24
    28
    33
    42
    48
    HIWIN牌品低组装滚珠直线导轨副型号:EGH15CA.EGH15SA.EGH20CA.EGH20SA.EGH25CA.EGH25SA.EGH30CA.EGH30SA.EGH35CA.EGH35SA.EGW15CA.EGW15SA.EGW20CA.EGW20SA.EGW25CA.EGW25SA.EGW30CA.EGW30SA.EGW35CA.EGW35SA
    cpc牌品低组装滚珠直线导轨副型号:ARC15MN.ARC15MS.ARC20MN.ARC20MS.ARC25MN.ARC25SA.ARC30MN.ARC30MS.ARC15FN.ARC15FS.ARC20FN.ARC20FS.ARC25FN.ARC25FS.ARC30FN.ARC30FS.

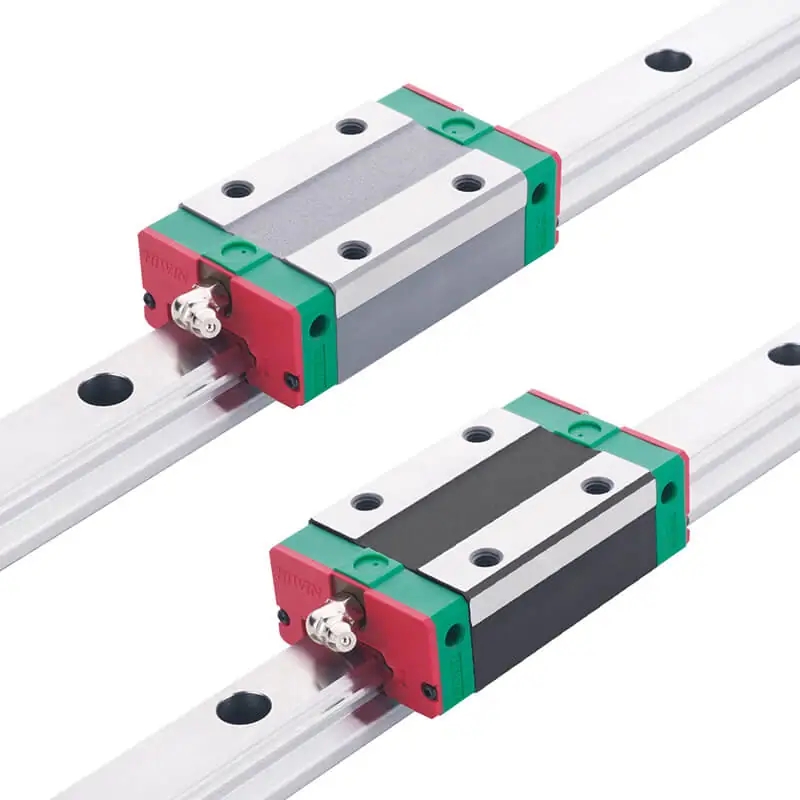

    深圳市赛瑞德精工EGH20CA直线导轨
    2、高负荷型滚珠直线导轨
    高负荷型滚珠直线导轨以高精度的钢球作为滚动体，使其具有摩擦力小、运动顺畅、承载高、刚性好的特点，使其广泛应用于给类机床等高负荷高刚性的场所。
    高负荷型滚珠直线导轨副精度等级分为：普通级、高级、精密级、超精密级、超高精密级五个精度等级。
    高负荷型滚珠直线导轨副主要尺寸参数如下：
    高负荷型滚珠直线导轨副的关键尺寸表
    规格
    15
    20
    25
    30
    35
    45
    55
    65
    85
    配窄型滑块时组合高度mm
    28
    30
    40
    45
    55
    70
    80
    90
    110
    配宽型滑块时组合高度mm
    24
    30
    36
    42
    48
    60
    70
    90
    110
    HIWIN牌品高负荷型滚珠直线导轨副型号：HGH15CA.HGH20CA.HGH20HA.HGH25CA.HGH25HA.HGH30CA.HGH30HA.HGH35CA.HGH35HA.HGH45CA.HGH55CA.HGH55HA.HGH65CA.HGH65HA.HGL15CA.HGH25CA.HGL25HA.HGL35CA.HGL35HA.HGL45CA.HGL45HA.HGH55CA.HGH55HA.HGW15CA.HGW20CA.HGW20HA.HGW25CA.HGW25HA.HGW30CA.HGW30HA.HGW35CA.HGW35HA.HGW45CA.HGW55CA.HGW55HA.HGW65CA.HGW65HA.HGW15CC.HGW20CC.HGW20HC.HGW25CC.HGW25HC.HGW30CC.HGW30HC.HGW35CC.HGW35HC.HGW45CC.HGW55CC.HGW55HC.HGW65CC.HGW65HC.
    CPC牌品高负荷型滚珠直线导轨副型号：HRC15MN.HRC20MN.HGC20ML.HRC25MN.HRC25ML.HRC30MN.HRC30ML.HRC35MN.HRC35ML.HRC45MN.HRC55MN.HRC55ML.HRC15FN.HRC20FN.HGC20FL.HRC25FN.HRC25FL.HRC30FN.HRC30FL.HRC35FN.HRC35FL.HRC45FN.HRC55FN.HRC55FL.
    自有品牌型号：LG15ZL.LG20ZL.LG20CZL.LG25ZL.LG25CZL.LG30ZL.LG30CZL.LG35ZL.LG35CZL. LG45ZL.LG45CZL.LG55ZL.LG55CZL.LG65ZL.LG65CZL.LG85CZL.LG125CZL.LG15KL.LG20KL.LG20CKL.LG25KL.LG25CKL.LG30KL.LG30CKL.LG35KL.LG35CKL. LG45KL.LG45CKL.LG55KL.LG55CKL.LG65KL.LG65CKL.LG85CKL.LG125CKL.LG15KT.LG20KT.LG20CKT.LG25KT.LG25CKT.LG30KT.LG30CKT.LG35KT.LG35CKT. LG45KT.LG45CKT.LG55KT.LG55CKT.LG65KT.LG65CKT.LG85CKT.LG125CKT.

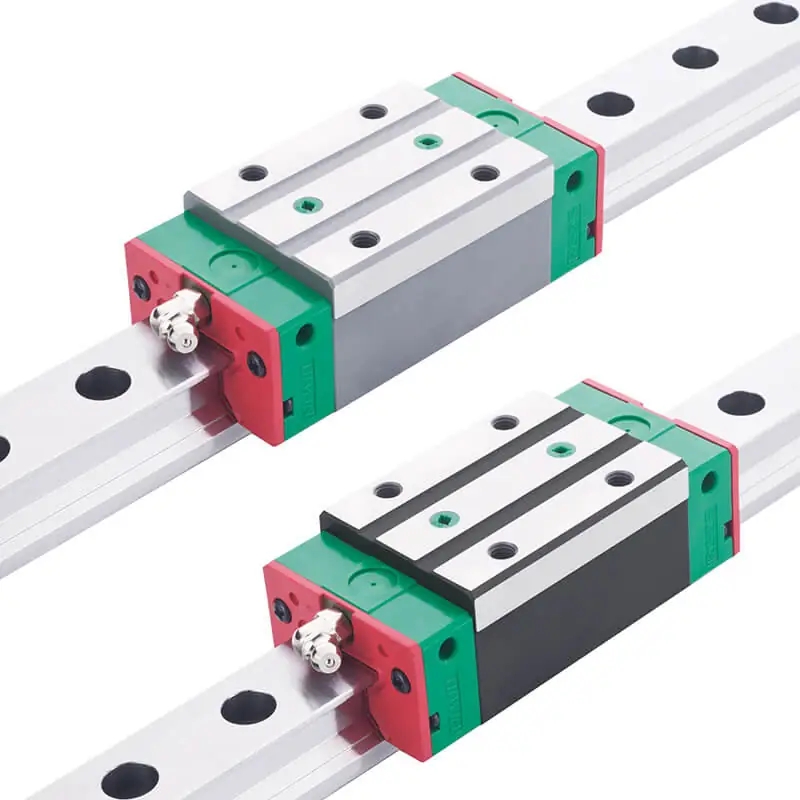

    深圳市赛瑞德精工HGH20CA直线导轨
    3、滚柱直线导轨副
    滚柱直线导轨副以滚柱取代了滚珠，实现了超高刚性和超重负荷能力，应用于机床行业和给类重载高刚性要求的行业。
    滚柱直线导轨副副精度等级分为：普通级、高级、精密级、超精密级、超高精密级五个精度等级。
    滚柱直线导轨副副关键尺寸参数如下
    滚柱直线导轨副的关键尺寸表
    规格
    15
    20
    25
    30
    35
    45
    55
    65
    85
    100
    125
    配窄型滑块时组合高度mm
    28
    30
    40
    45
    55
    70
    80
    90
    110
    120
    160
    配宽型滑块时组合高度mm
    24
    30
    36
    42
    48
    60
    70
    90
    110
    120
    160
    HIWIN牌品滚柱直线导轨副型号:RGH15CA.RGH20CA.RGH20HA.RGH25CA.RGH25HA.RGH30CA.RGH30HA.RGH35CA.RGH35HA.RGH45CA.RGH55CA.RGH55HA.RGH65CA.RGH65HA.RGW15CC.RGW20CC.RGW20HC.RGW25CC.RGW25HC.RGW30CC.RGW30HC.RGW35CC.RGW35HC.RGW45CC.RGW55CC.RGW55HC.RGW65CC.RGW65HC
    自有品牌型号：LZG15ZL.LZG20ZL.LZG20CZL.LZG25ZL.LZG25CZL.LZG30ZL.LZG30CZL.LZG35ZL.LZG35CZL. LZG45ZL.LZG45CZL.LZG55ZL.LZG55CZL.LZG65ZL.LZG65CZL.LZG85CZL.LZG125CZL.LZG15KL.LZG20KL.LZG20CKL.LZG25KL.LZG25CKL.LZG30KL.LZG30CKL.LZG35KL.LZG35CKL. LZG45KL.LZG45CKL.LZG55KL.LZG55CKL.LZG65KL.LZG65CKL.LZG85CKL.LZG125CKL.LZG15KT.LZG20KT.LZG20CKT.LZG25KT.LZG25CKT.LZG30KT.LZG30CKT.LZG35KT.LZG35CKT. LZG45KT.LZG45CKT.LZG55KT.LZG55CKT.LZG65KT.LZG65CKT.LZG85CKT.LZG125CKT.

    RGH35CA
    4、宽幅型滚珠直线导轨副:
    宽幅型滚珠直线导轨副关键尺寸如下：
    宽幅型滚珠直线导轨副的关键尺寸表
    规格
    17
    21
    27
    35
    50
    导轨宽度mm
    33
    37
    42
    69
    90
    组合高度mm
    17
    21
    27
    35
    50
    宽幅型滚珠直线导轨副精度等级分为：普通级、高级、精密级、超精密级、超高精密级五个精度等级。
    HIWIN宽幅型滚珠直线导轨副型号：WEH17CA.WEH21CA.WEH27CA.WEH35CA.WEH50CA.WEW17CC.WEW21CC.WEW27CC.WEW35CC.WEW50CC.
    cpc宽幅型滚珠直线导轨副型号：WRC21/15MN.WRC27/20MN.WRC21/15FN.WRC27/20FN.

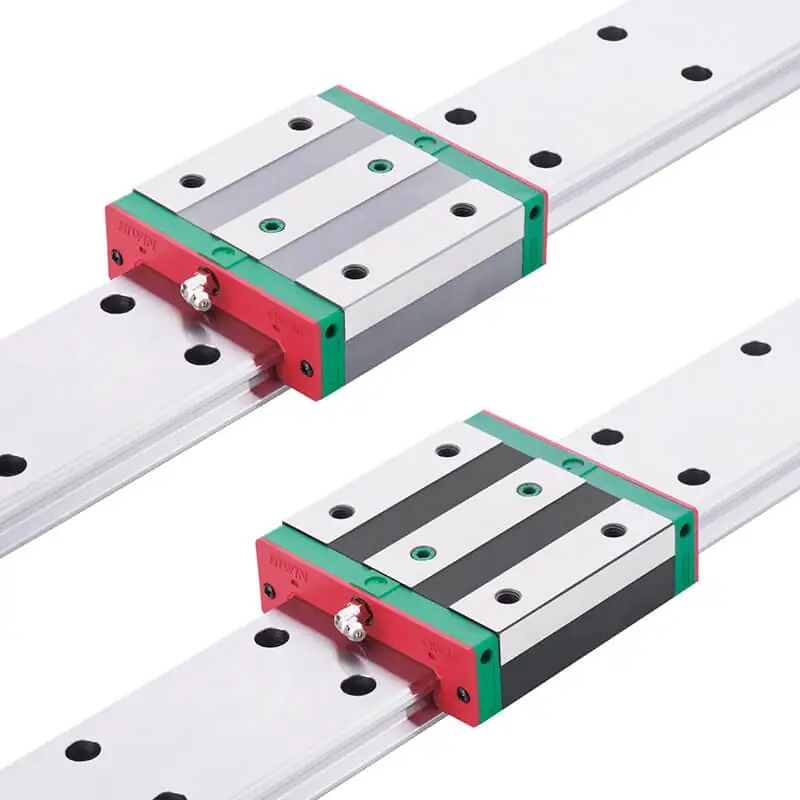

    WEH25CA

    6、交叉导轨

    交叉导轨的精度分为普通级、高级、精密级三种精度等级。
    现货的交叉导轨的型号有：GV1-20.GV1-30.GV-1-40.GV1-50.GV1-60.GV1-70.GV2-30.GV2-45.GV2-60.GV2-75.GV2-90.GV2-105.GV2-120.GV3-50.GV3-75.GV3-100.GV3-125.GV3-175.GV4-080.GV4-100.GV4-120.GV4-160.GV4-200.GV4-240.GV4-280.GV4-320.GV6-150 .GV6-200.GV6-250.GV6-300.GV6-350.GV6-400.GV6-450.GV6-500.GV6-600.GV9-200.GV9-300.GV9-400.GV9-500.GV9-600.GV9-700.GV12-300.GV12-400.GV12-500.GV12-600.GV12-700.GV12-800.GV15-400.GV15-500.GV15-700.GV15-800.GV15-900.RGV6-150.RGV6-200. RGV6-250.RGV6-300.RGV6-350.RGV6-400. RGV6-450.RGV6-500.RGV6-600.RGV9-200.RGV9-300.RGV9-400.RGV9-500.RGV9-600.RGV9-700.

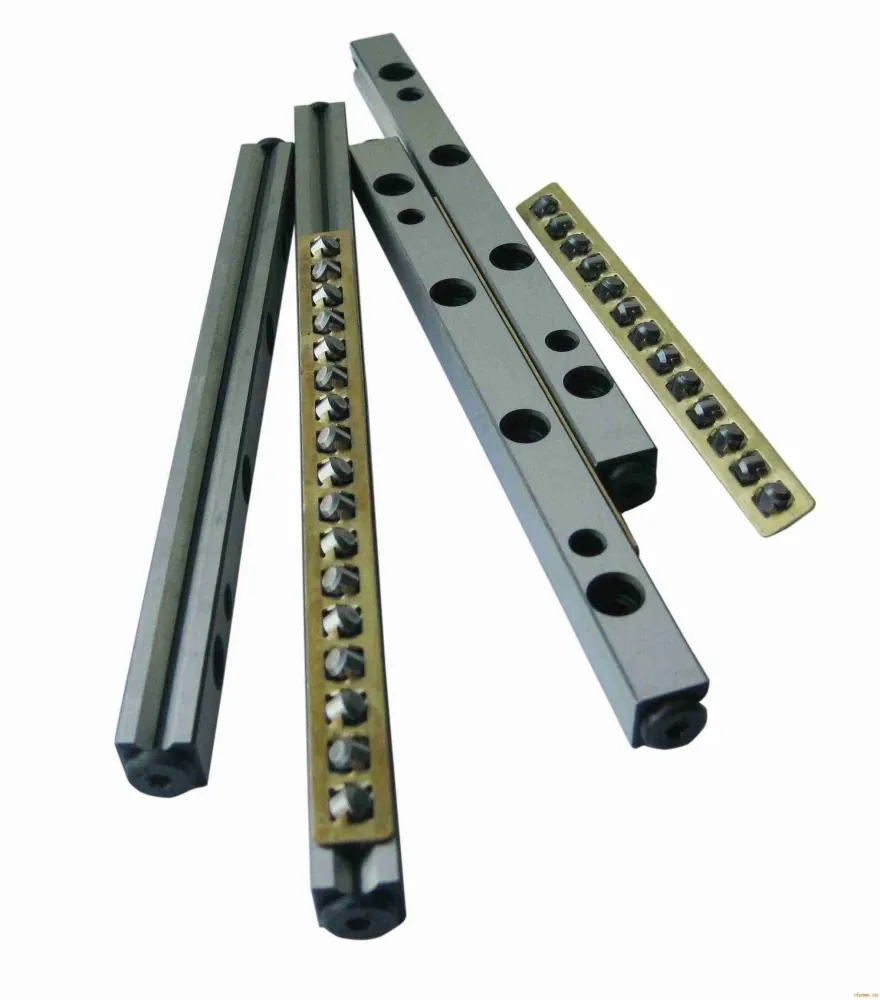

    交叉导轨
    现货的滑台的型号：

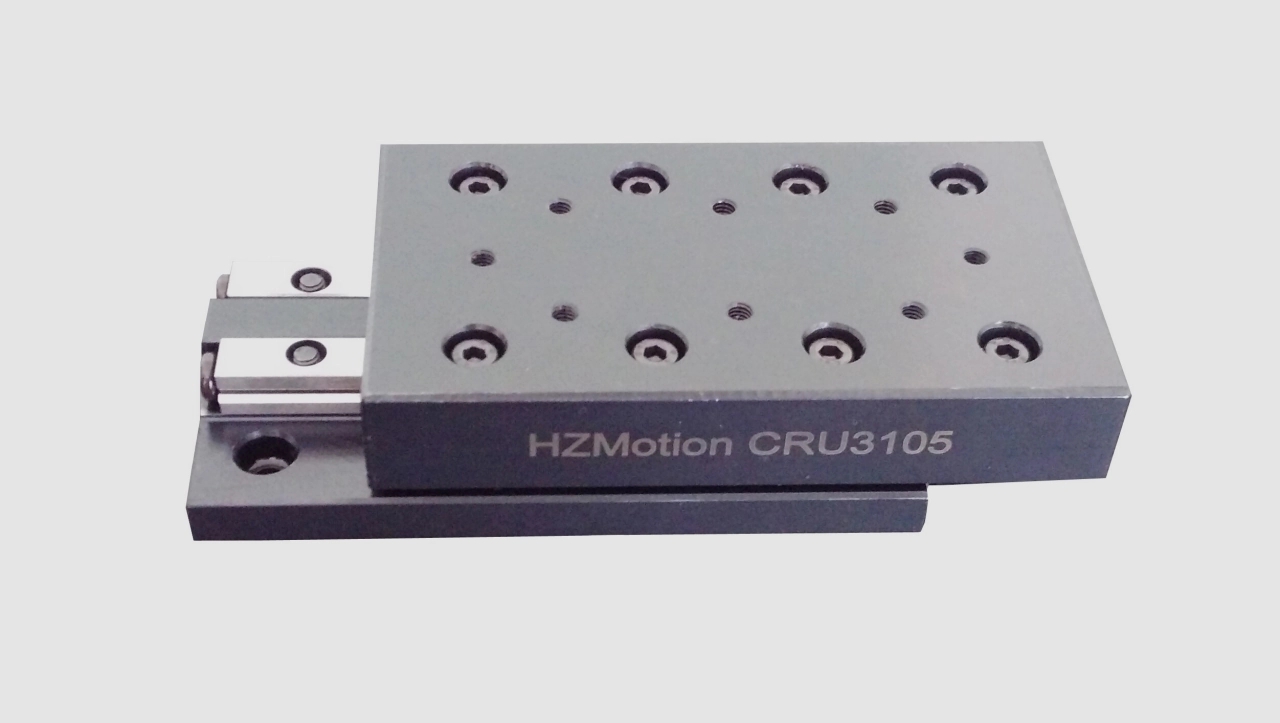

    滑台CRU3105

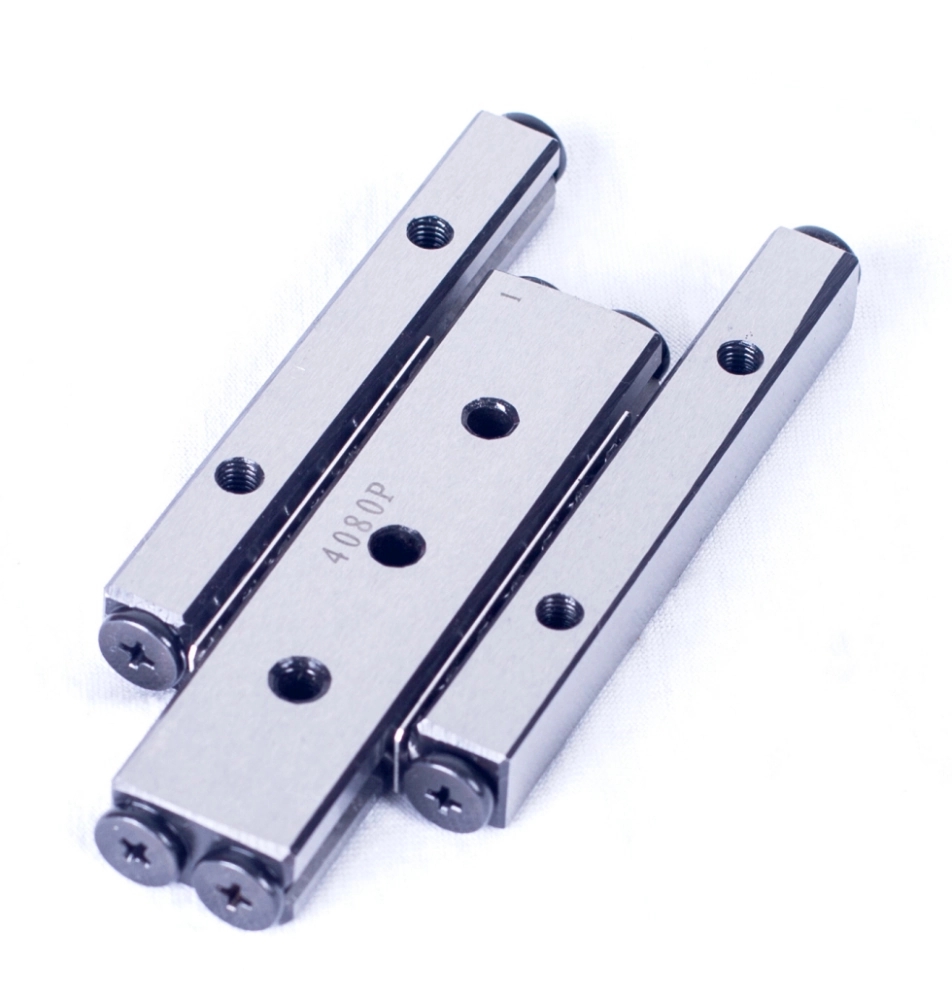

    滑台VWM4080

    7、数控工作台


    1、工作台结构

    数控工作台又称为数控滑台、直线滑台、数控运动平台、数控定位平台、电动平台、工作台等。其结构和组成如下;

    单坐标工作台的结构

    单坐标工作台的架构

    工作台型号说明

    2、工作台型号

    1、单坐标工作台的常用规格型号：
    单坐标工作台基本规格型号
    规格型号
    行程mm
    长度mm
    宽度mm
    总高度mm
    高度mm
    自重kg
    HZM200-100
    100
    400
    200
    95
    48
    27
    HZM200-150
    150
    450
    200
    95
    48
    30
    HZM200-200
    200
    500
    200
    95
    48
    33
    HZM200-250
    250
    550
    200
    95
    48
    36
    HZM240-200
    200
    560
    240
    110
    51
    58
    HZM240-250
    250
    610
    240
    110
    51
    64
    HZM240-300
    300
    660
    240
    110
    51
    70
    HZM240-350
    350
    710
    240
    110
    51
    76
    HZM240-400
    400
    760
    240
    110
    51
    82
    HZM280-300
    300
    710
    280
    135
    64
    98
    HZM280-350
    350
    790
    280
    135
    64
    103
    HZM280-400
    400
    840
    280
    135
    64
    108
    HZM280-500
    500
    940
    280
    135
    64
    118
    HZM280-600
    600
    1040
    280
    135
    64
    128
    HZM320-350
    350
    870
    320
    150
    75
    110
    HZM320-400
    400
    920
    320
    150
    75
    116
    HZM320-500
    500
    1020
    320
    150
    75
    128
    HZM320-600
    600
    1120
    320
    150
    75
    140
    HZM320-800
    800
    1320
    320
    150
    75
    152
    HZM400-400
    400
    1040
    400
    180
    78
    210
    HZM400-500
    500
    1140
    400
    180
    78
    230
    HZM400-600
    600
    1240
    400
    180
    78
    250
    HZM400-800
    800
    1440
    400
    180
    78
    290
    HZM400-1000
    1000
    1640
    400
    180
    78
    330
    2、双坐标工作台的常用规格型号：
    双坐标工作台基本基本规格型号表
    规格
    型号
    X轴行程mm
    Y轴行程 mm
    X轴长度 mm
    Y轴长度 mm
    宽度 mm
    X轴中心高 mm
    Y轴中心高 mm
    总高度 mm
    自重kg
    HZM200-X100Y100
    100
    100
    400
    400
    200
    48
    143
    190
    54
    HZM200-X150Y150
    150
    150
    450
    450
    200
    48
    143
    190
    60
    HZM200-X200Y200
    200
    200
    500
    500
    200
    48
    143
    190
    66
    HZM200-X250Y250
    250
    250
    550
    550
    200
    48
    143
    190
    72
    HZM240-X200Y200
    200
    200
    560
    560
    240
    51
    102
    216
    116
    HZM240-X250Y250
    250
    250
    610
    610
    240
    51
    102
    216
    128
    HZM240-X300Y300
    300
    300
    660
    660
    240
    51
    102
    216
    140
    HZM240-X350Y350
    350
    350
    710
    710
    240
    51
    102
    216
    152
    HZM240-X400Y400
    400
    400
    760
    760
    240
    51
    102
    216
    164
    HZM280-X300Y300
    300
    300
    740
    740
    280
    64
    199
    270
    196
    HZM280-X350Y350
    350
    350
    790
    790
    280
    64
    199
    270
    206
    HZM280-X400Y400
    400
    400
    840
    840
    280
    64
    199
    270
    216
    HZM280-X500Y500
    500
    500
    940
    940
    280
    64
    199
    270
    236
    HZM280-X600Y600
    600
    600
    1040
    1040
    280
    64
    199
    270
    256
    HZM320-X350Y350
    350
    350
    870
    870
    320
    75
    225
    300
    220
    HZM320-X400Y400
    400
    400
    920
    920
    320
    75
    225
    300
    232
    HZM320-X500Y500
    500
    500
    1020
    1020
    320
    75
    225
    300
    256
    HZM320-X600Y600
    600
    600
    1120
    1120
    320
    75
    225
    300
    280
    HZM320-X800Y800
    800
    800
    1320
    1320
    320
    75
    225
    300
    304
    HZM400-X400Y400
    400
    400
    1040
    1040
    400
    78
    258
    360
    420
    HZM400-X500Y500
    500
    500
    1140
    1140
    400
    78
    258
    360
    460
    参考资料

    公司目前客户分布

    Current customer distribution of the company

    广东深圳/广州/东莞/珠海/中山/佛山/顺德/南海/汕头/惠州/肇庆/广西桂林/南宁/江西/西安/成都/重庆/上海/昆山/北京/天 津/大连/沈阳等地均有客户大量使用我公司之直线导轨，滚珠丝 杠，梯形丝杠，线性马达，微型直线导轨，交叉滚子导轨，NSK轴 承，交叉滚子轴承，数控工作台，工业机器人线性模组，轴承座，马达座，螺母座，平面伺服 马达，转矩马达，精密主轴，分度分割盘等全系列产品。

    行业范围覆盖

    Industry wide coverage

    金属加工机械（普车，数控车，普铣，数控铣/加工中心，磨床，镗床，切割机，压铸机，冲床，锯床，雕刻机，火花机，线切割，自动焊等），玻璃机械，木工/家俱 机械，丝印/网印/喷绘/排版/分色机械，PCB机械（印刷，切割，钻孔，曝光），SMT机械（锡膏印刷，插件，回流炉，ICT，FFT，AOI），半导体机械（刻蚀，分选，晶 切，固晶，绑线，塑封，弯脚，测试，包装），珠宝/表业机械，皮革/制鞋机械，包装机械，造纸机械，办公机械，纺织机械，医疗设备，防疫设备，3C行业，机器人/移载手，点胶机，绕线机， 各行业流水线工装夹具，自动化，舞台机械等等。各行业均有著名主机品牌使用我公司之直线导轨，滚珠丝杠，梯形丝杠，线性马达，微型直线导轨，交叉滚子导轨，NSK 轴承，交叉滚子轴承，数控工作台，工业机器人线性模组，轴承座，马达座，螺母座，平面伺服马达，转矩马达，精密主轴，分度分割盘等。
